Display a LED rosso/verde puro 7 segmenti catodo comune da 17 mm per sistemi di refrigerazione digitali

Display a LED rosso/verde puro 7 segmenti catodo comune da 17 mm per sistemi di refrigerazione digitali

Visualizzazione del prodotto

Light-Bo'sun display LED a 7 segmenti a 3 cifre, con0.67 pollici (17 mm) altezza del carattereE' progettato per prestazioni versatili negli elettrodomestici e nei sistemi di climatizzazione.(47 × 22 × 8 mm)e opzioni a doppio colore ̇ rosso ultra luminoso (620-625 nm) e verde puro (515-525 nm) ̇ offre una visibilità chiara sia per i valori positivi che per quelli negativi (grazie al segno meno).Configurazione a catodo comune (con anodo comune disponibile anche), questo display bilancia l'alta intensità luminosa (80-100mcd) con un basso consumo energetico, rendendolo ideale per i comandi del condizionatore d'aria, gli indicatori del frigorifero e i sistemi di riscaldamento/raffreddamento.

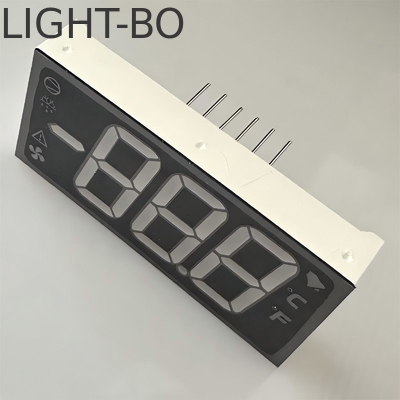

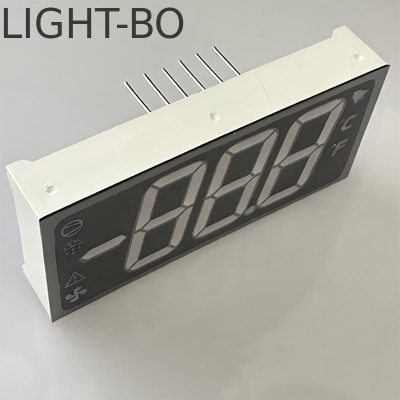

Immagine del prodotto

Caratteristiche chiave

3 cifre con segno meno:Il disegno unico include un segno meno per visualizzare i valori negativi (ad esempio, temperatura sotto lo zero), fondamentale per i sistemi di controllo del clima.

Opzioni a doppio colore:Il rosso ultra luminoso (620-625 nm, 1,8-2,3 V) e il verde puro (515-525 nm, 2,8-3,3 V) soddisfano diverse esigenze estetiche e funzionali degli apparecchi, con colori aggiuntivi disponibili (blu, blu ghiaccio, bianco, ecc.).

Dimensione ottimale:0L'altezza dei caratteri di.67 pollici (17 mm) e le dimensioni di 47 × 22 × 8 mm garantiscono la leggibilità senza occupare spazio in eccesso nei pannelli degli apparecchi.

Alta visibilità:L'intensità luminosa di 80-100 mcd e i segmenti bianchi su una superficie nera (con pellicola protettiva) garantiscono la chiarezza in ambienti luminosi o scuri.

Efficienza energetica:La bassa corrente in avanti (5-10mA/LED) riduce al minimo il consumo di energia, ideale per il funzionamento a lungo termine negli elettrodomestici.

Facile integrazione:Configurazione dei catodi comuni (anodo comune facoltativo), compatibilità dei circuiti integrati e semplice montaggio per l'installazione in schede PC.

Durabile e conforme:Le prestazioni stabili, la lunga durata e la certificazione RoHS garantiscono l'affidabilità nelle applicazioni domestiche e di controllo climatico.

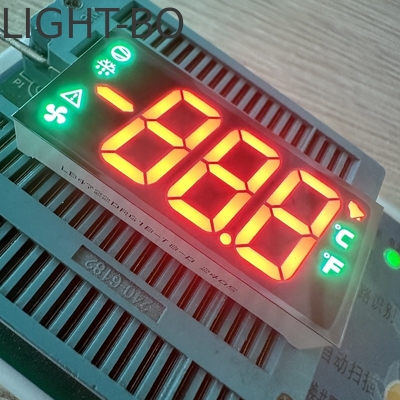

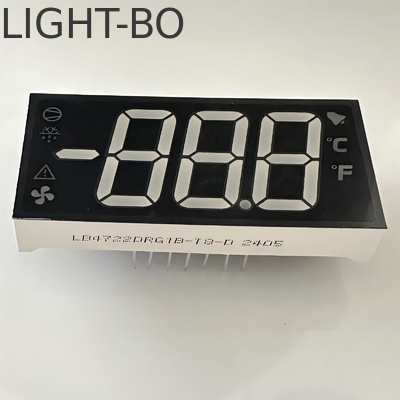

Immagine dettagliata

Specifiche tecniche

Applicazioni

Ideale per:

Controlli del condizionatore d'aria e del frigorifero

Sistemi di riscaldamento, raffreddamento e climatizzazione

Apparecchi elettronici per uso domestico che richiedono letture numeriche (compresi i valori negativi)

Indicatori di temperatura e display di regolazione

Ordine e logistica

Ordine minimo:1000 pezzi

Termine commerciale:Dati di riferimento

Condizioni di pagamento:T/T, WU

Origine:Guangdong, Cina (continente)

Opzioni di trasporto:Oceano, aria, terraferma

Capacità di produzione100,000 pezzi/settimana

Imballaggio:EPE + Cartone (protezione sicura per i segmenti e il segno meno)

Tempo di consegna:10-15 giorni

• Absolute Maximum Ratings (Ta = 25°C)

  Parametro	Il simbolo.	Valutazioni	Unità
  Forward Current (per dado)	Ipm.	20	mA
  Voltaggio inverso per dado.	V.R.	5	V.
  Power Dissipation (per dado)	Pr.m.	80	MW.
  Intervallo di temperatura di esercizio	Topr!	-40 - +85.	oC
  Storage Temperature Range	Tstg	-40 - +85.	oC
  Temperatura di saldatura ((≤ 3 secondi)	Th	260	oC

  Codice: giallo-verde-J

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	1.8		2.4	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	30		40	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	569		574	nm.



  Codice:Ambra/Giallo -Y

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	1.8		2.5	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	585		595	nm.



  Codice: Orange-F.

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	1.8		2.4	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	600		605	nm.



  Codice: Super Rosso Brillante -R

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	1.8		2.2	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	50		60	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	630		635	nm.



  Codice:Ultra Bright Red - UR

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	1.8		2.2	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	80		100	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	625		635	nm.



  Codice: G Verde Puro.

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	2.6		3.2	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	120		180	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	515		525	nm.


  Codice:BH-Ultra Bright Blue

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	2.8		3.2	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	120		140	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm.
  Lunghezza d'onda	Dλ	Se=10mA	460		465	nm.

•

• Codice:Ultra Bright White -WH

  Parametro	Il simbolo.	Condizione	Min.	Tipologia	Max.	Unità
  Forward voltage.	Vf.	Se=10mA	2.8		3.2	V.
  Voltaggio inverso.	V.R.	Ir = 10 uA.	5			V.
  Luminoso Intensty.	Quattro.	Se=10mA	120		140	MCD
  Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
  Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm.

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (marchio: LIGHT-BO)fondata nel 2006, una società che integra la ricerca e sviluppo, la produzione e la vendita di display a LED per optoelettronica.Con più di 15 anni di esperienza OEM e ODM .
LIGHTBOsi è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.

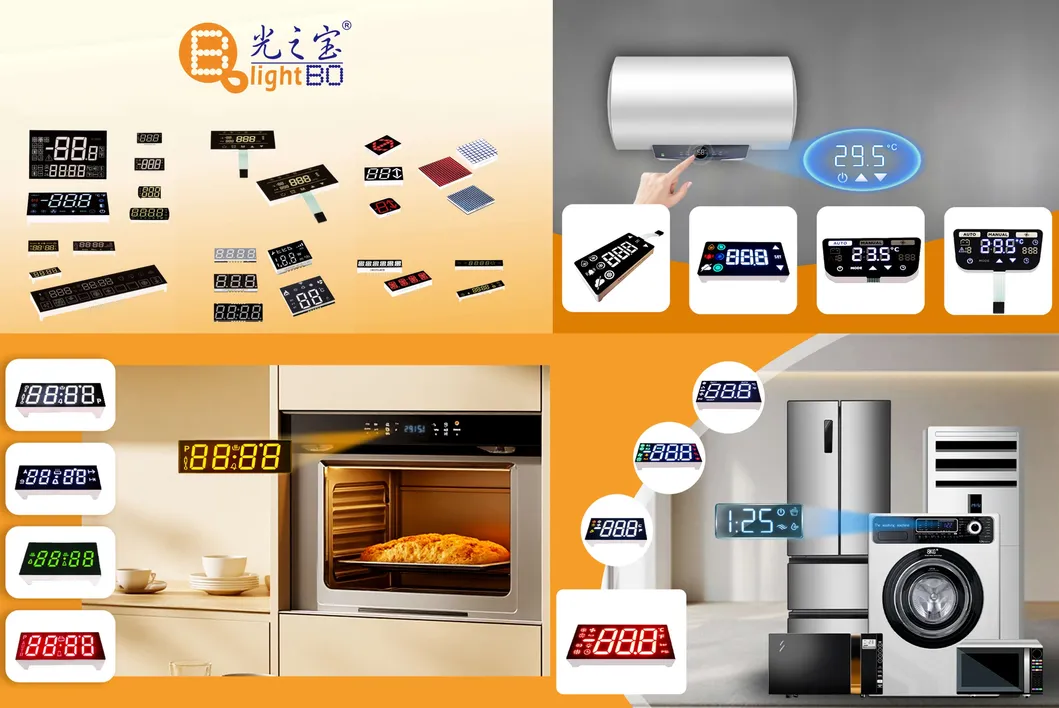

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti,ampiamente utilizzati per elettrodomestici,indicatori di temperatura,indicatori di umidità,controllore frigorifero,indicatore di termostati,controllo di riscaldamento e raffreddamento ecc.

FAQ ((Domande frequenti)
Q1 Lei è una società commerciale o un fabbricante
A: Siamo produttori originali con più di 20 anni di esperienza in display LED optoelettronici.
Q2 What is your main products? Quali sono i tuoi principali prodotti?
A: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED dot matrix, display LED Arrow, display LED di design personalizzato, LED light bar, Through hole led, SMD LEDs, backlights LED,e così via..
Q3 What is your MOQ? Qual è il tuo MOQ?
A: Il nostro MOQ è 1000 pcs, possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiore al nostro MOQ.
Prima di ordinare, posso avere dei campioni da testare?
A: Sì. Possiamo fornire 5-10 campioni gratuiti per il tuo test, ma il costo del trasporto sarà sostenuto dal cliente.
Q5 How long is your delivery time? Quanto tempo ci vuole per consegnare?
A: Tempo di consegna: circa 10-20 giorni; secondo la quantità dell'ordine e le materie prime.
Possiamo regolare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
Q6 Quali sono i vostri termini di pagamento
R: Accettiamo bonifici bancari, T/T, Western Union e Paypal con piccole somme. I dettagli dei metodi di pagamento possono essere negoziati.
Q7 Mi puoi fare un preventivo sui prezzi FOB
A: Sì. Possiamo citare i prezzi basati su incoterms EXW, FOB, CIF, DDP.
Q8 Come posso avere il vostro catalogo e la vostra lista dei prezzi?
R: Sì, ci faccia sapere il suo indirizzo e-mail o contattaci direttamente dal sito per il catalogo e il listino prezzi.
Q9 Posso negoziare i prezzi?
R: Sì, potremmo prendere in considerazione sconti per ordini di grandi quantità.
Q10 Quanto saranno le spese di spedizione
A: Dipende dalla dimensione della spedizione e dal metodo di spedizione.
Ti offriremo il pagamento come richiesto.
Q11 Can you do custom design products? Puoi fare prodotti di design personalizzati?
R: Sì, il servizio OEM&ODM è disponibile. Possiamo personalizzare le dimensioni, il colore e le icone funzionali secondo le vostre esigenze.
D12 Se mando il mio disegno, puoi farlo solo per me, e non lo mostrerò a nessun altro
R: Sì, non lo mostreremo né lo venderemo ad altri senza la vostra autorizzazione.
Q13 Qual sarà il tempo di consegna dei campioni per i prodotti personalizzati
R: Il tempo di consegna dei campioni sarà di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l' approvazione del disegno dello stampo dai clienti.
Q14 Quali sono i metodi di trasporto
R: Di solito spediamo le merci da DHL, FEDEX, UPS, EMS, BY AIR, BY SEA ecc, anche tu puoi scegliere l'altro modo che è meglio per te.
Q15 Come si assicura la qualità dei prodotti?

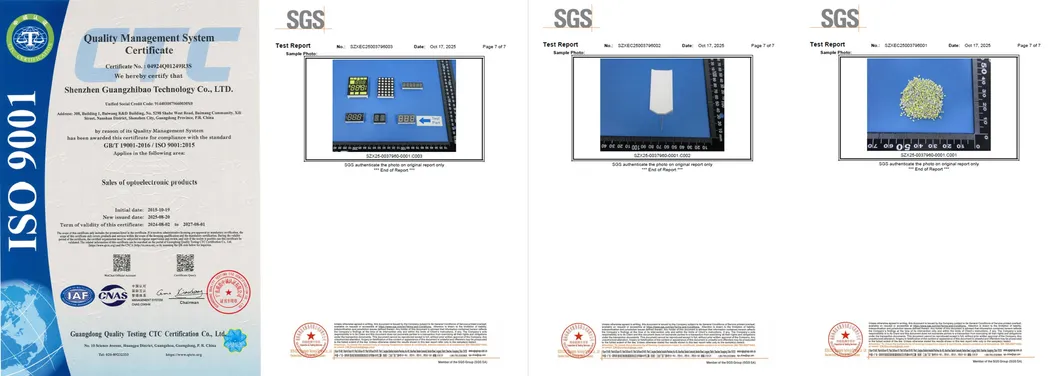

A: siamo produttori certificati ISO 9001 QMS con più di 20 anni di esperienza, conduciamo due volte il test del 100% per tutti i nostri prodotti prima della spedizione.
