Dettagli:
|
Dimensione del pacchetto: | 30.02x12.8 x 7 millimetri | Altezza di carattere: | 10.00mm (0,39") |
---|---|---|---|
Polarità: | anodo comune | Colore: | Ultra bianco |
Evidenziare: | Un'esposizione numerica di 7 segmenti,esposizione di segmento di potere basso 7 |
Il grande segmento 7 dell'a tre cifre 10mm ha condotto il display a 7 segmenti del fronte nero
Descrizione di prodotto:
Dimensione esterna: 30.02x12.8 x 7 millimetri
Altezza di carattere: 10mm (a 0.39 pollici)
Polarità: CC/CA
Il bianco segmenta il fronte nero
Emissione dei colori: disponibile nel verde rosso e giallo, nel verde puro, nel bianco puro, in blu, nell'ambra ed in arancia
Valutazioni massime assolute (Ta=25℃)
Parametro | Simbolo | Valutazioni | Unità |
Corrente di andata (per dadi) | IPM | 20 | mA |
Tensione inversa (per dadi) | Vr | 5 | V |
Dissipazione di potere (per dadi) | Pm | 80 | Mw |
Gamma di temperatura di funzionamento | Topr | -40~+85 | ℃ |
Gamma di temperature di stoccaggio | Tstg | -40~+85 | ℃ |
Temperatura della lega per saldatura (sec 3) | Th | 260 | ℃ |
Codice: Bianco luminoso di W-Ultra | ||||||
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata (per dadi) | Vf | If=20mA | 2,8 | 3,5 | V | |
Tensione inversa (per dadi) | Vr | Ir=40uA | 5 | V | ||
Intensty luminoso (per dadi) | Dispositivo di venipunzione | If=20mA | 100 | 120 | mcd | |
Coordinate di cromaticità | X | If=20mA | 0,29 | 0,33 | nanometro | |
Coordinate di cromaticità | Y | If=20mA | 0,29 | 0,33 | nanometro | |
Corrente di andata di punta (per dadi) 1/10 di duty cycle, impulso 0.1ms | Ifp | 100 | mA | |||
Gamma di temperatura di funzionamento | Torp | -35℃~+85℃ | ||||
Gamma di temperature di stoccaggio | Tstg | -35℃~+85℃ | ||||
Aereo qui sotto della disposizione dei posti a sedere di SolderTemperature 1.5mm per 3 secondi a 260℃ | ||||||
Valutazione massima assoluta a Ta=25℃ |
Caratteristica:
Alta intensità luminosa
Basso consumo energetico
Estremamente - in basso corrente
Prestazione stabile
grande angolo di visione
Segmenti uniformi continui
Durata della vita lunga
IC compatibile
Assemblea facile
Raduno RoHS compiacente
Applicatiom:
Ampiamente usato per i regolatori del condizionatore d'aria, i regolatori di temperatura e gli indicatori digitali, elettrodomestici, quadri portastrumenti ecc.

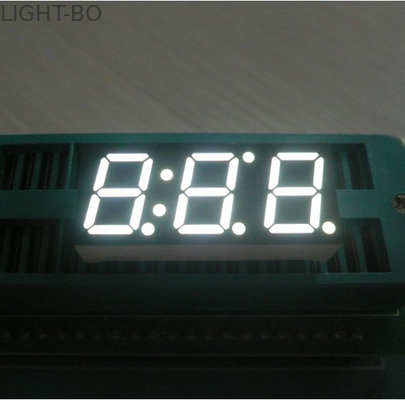

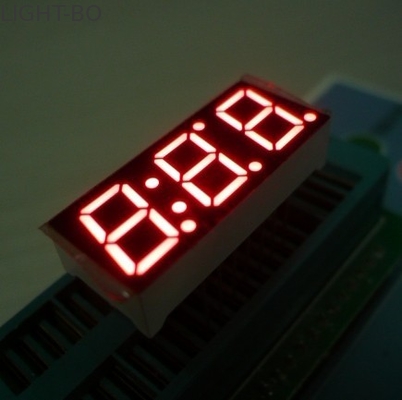

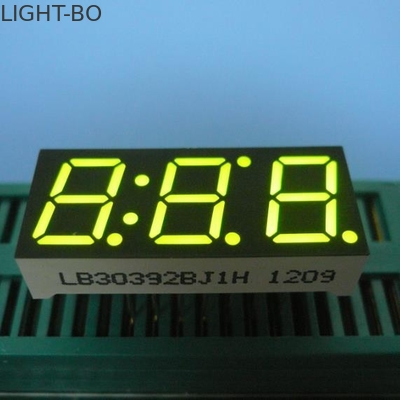

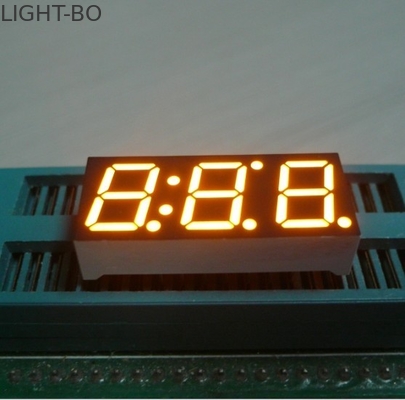

Foto del prodotto:
Schema circuitale e di dimensioni:
