Modulo display LED 7 segment 4 cifre bianco/rosso ultra personalizzato per pannelli di contatori elettrici (anodo comune)

Modulo display LED 7 segment 4 cifre bianco/rosso ultra personalizzato per pannelli di contatori elettrici (anodo comune)

Marchio:	LIGHT-BO
Numero di modello:	LB6020IRW1B
MOQ:	1000
prezzo:	Negotiate
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	20000 pezzi/giorno

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzen, Cina

Certificazione:

ISO9001&RoHS

Temperatura di conservazione:

-35°C~+85°C

Tipo di prodotto:

Tecnologia SMD

Dimensione dello schermo:

Fatto su misura

Polarità:

CC & CA

Tipo:

Standard

Numero pin:

8 sinistra + 16 destra

Vantaggio:

Alta efficienza, basso consumo energetico

Colore LED:

arancia

Colore segmento:

Micky bianco o uguale all'emissione del colore

Luminosità:

12-230 mcd

Emissione di colore:

Rosso luminoso eccellente

Specifica:

22,5*14*7,2MM

Pixel:

Tipo di cifra:

Tipo a 4 cifre

Imballaggi particolari:

EPE+Cartone

Capacità di alimentazione:

20000 pezzi/giorno

Evidenziare:

Modulo display LED 7 segment personalizzato

Display LED 4 cifre bianco rosso 7 segmenti

Display 7 segmenti anodo comune per contatori

Descrizione del prodotto

Modulo di visualizzazione a LED a 7 segmenti a 4 cifre per pannelli di contatori elettrici (anodo comune)

Progettato specificamente per scenari di misurazione elettrica, questo modulo di display LED a 7 segmenti a 4 cifre è la scelta ideale per letture digitali precise e affidabili.Disegnati per essere integrati senza soluzione di continuità nei contatori di energia elettrica, combina illuminazione ultra luminosa con prestazioni stabili, garantendo una visibilità chiara anche in armadi di contatori scuri o chiusi.

Specificità principali

Tipo di visualizzazione:Modulo LED a 7 segmenti a 4 cifre (personalizzabile)
Dimensioni esterne:60 × 20 × 8 mm (progettazione compatta per i pannelli dei contatori)
Altezza delle cifre:14.2 mm (0,56 pollici) - visibilità chiara da lontano
Polarità:Anodo comune (ottimizzato per i circuiti di controllo del contatore)
Colore chiaro:Bianco e rosso ultra luminoso (colori personalizzati disponibili su richiesta)
Compatibilità:Completamente compatibile con i circuiti integrati standard del driver, facile da integrare

Principali vantaggi

• Luminosità superiore:L'uscita ad alta luminosità garantisce una facile leggibilità in ambienti luminosi esterni o in ambienti luminosi

• Distribuzione luminosa uniforme:Ogni segmento brilla uniformemente senza macchie scure o luminosità irregolare

• Progettazione a risparmio energetico:Consumo di energia estremamente basso e assunzione minima di corrente per un funzionamento a lungo termine 24 ore su 24, 7 giorni su 7.

• Affidabilità eccezionale:Confezionati per resistere a un utilizzo continuo in ambienti difficili o con fluttuazioni di temperatura

• Personalizzazione flessibile:Disponibile in più colori con fattore di forma compatto per pannelli di contatori standard

Scenari di applicazione

Questo modulo è specificamente progettato per sistemi di misurazione elettrica, tra cui:

Contatori di energia elettrica intelligenti (residenziali e industriali)
Dispositivi di monitoraggio dell'energia
Pannelli di controllo di utilità
Strumenti di misura elettrici
Display di contatori industriali

Qualità e conformità

Conformità RoHS, rispetto delle norme ambientali internazionali
Testato rigorosamente per la durata e la lunga durata
Facile da installare su PCB, riducendo tempi e costi di produzione

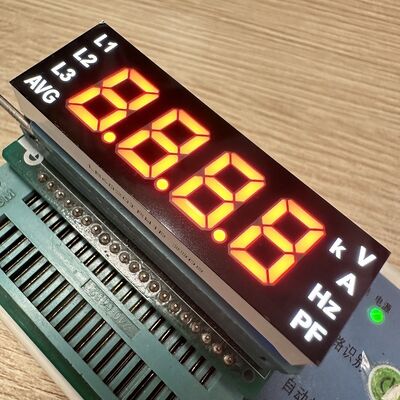

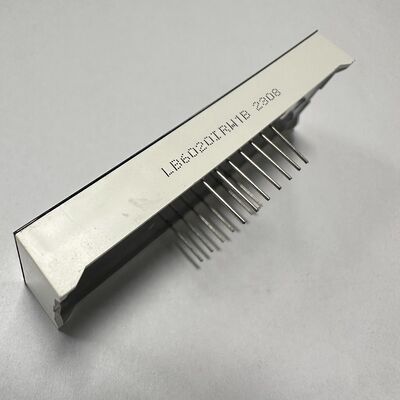

Immagini del prodotto

Tempo di consegna

Quantità (piezzi)	1 - 100	101 - 1000	> 1000
Tempo di consegna stimato (giorni)	5	15	in sospeso

Valori massimi assoluti (Ta=25 oC)

Parametro	Il simbolo	Classificazione	Unità
Corrente in avanti (per dado)	Ipm	20	mA
Voltaggio inverso (per dado)	V.R.	5	V.
Dissipazione di potenza (per dado)	Pm	80	mW
Intervallo di temperatura di funzionamento	Topr	-40~+85	oC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
Temperatura della saldatura (≤ 3 secondi)	- Sì.	260	oC

Parametri tecnici dei LED

Giallo Verde (Codice: J)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	30		40	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	569		574	nm

Ambrato/giallo (Codice: Y)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	585		595	nm

Arancione (Codice: F)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	600		605	nm

Super rosso brillante (Codice: R)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	50		60	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	630		635	nm

Rosso ultra luminoso (Codice: UR)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	80		100	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	625		635	nm

Verde puro (codice: G)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		180	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	515		525	nm

Blu ultra luminoso (Codice: BH)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	460		465	nm

Bianco ultra luminoso (Codice: WH)

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

Informazioni relative al fabbricante

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (marchio: LIGHT-BO)

Fondata nel 2006, siamo una società che integra ricerca e sviluppo, produzione e vendita di display LED per optoelettronica.2015 azienda certificata di sistemi di gestione della qualità con più di 15 anni di esperienza OEM e ODM.

LIGHTBOsi è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.

Applicazioni dei prodotti

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, regolatore frigorifero,indicatore dei termostati, controllo del riscaldamento e del raffreddamento e altro ancora.

Certificazioni

Visualizzazione dell'ufficio e della fabbrica

Mostre aziendali

Servizi di navigazione

Domande frequenti

Q1: Lei è una società commerciale o un produttore?

R: Siamo produttori originali con più di 20 anni di esperienza nei display optoelettronici a LED.

Q2: Quali sono i vostri prodotti principali?

R: I nostri prodotti principali includono il display LED a 7 segmenti, il display LED SMD, il display LED dot matrix, il display LED Arrow, il display LED Custom Design, la barra luminosa LED, Through hole led, i LED SMD, i retroilluminatori LED,e di più.

Q3: Qual è il vostro MOQ?

R: Il nostro MOQ è di 1000 pezzi. Possiamo anche accettare ordini di campione e piccoli ordini con quantità inferiore al nostro MOQ.

Q4: Prima di ordinare, posso avere dei campioni da testare?

A: Sì. Possiamo fornire 5-10 campioni gratuiti per il vostro test, ma il costo del trasporto sarà a carico del cliente.

Q5: Quanto dura il vostro tempo di consegna?

R: Tempo di consegna: Circa 10-20 giorni; secondo la quantità dell'ordine e le materie prime. Se hai un ordine urgente e abbiamo le materie prime in magazzino,Possiamo regolare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.

Q6: Quali sono i vostri termini di pagamento?

A: Accettiamo trasferimento bancario, T/T, Western Union e Paypal con piccole somme. I dettagli dei metodi di pagamento possono essere negoziabili.

Q7: Mi può fare un preventivo sui prezzi FOB?

R: Sì. Possiamo citare i prezzi in base agli incoterms EXW, FOB, CIF, DDP.

Q8: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?

R: Sì. Informici del tuo indirizzo e-mail o contattaci direttamente dal sito per il nostro catalogo e la nostra lista dei prezzi.

D9: Posso negoziare i prezzi?

R: Sì, potremmo prendere in considerazione sconti per ordini di grandi quantità.

D10: Quanto saranno le spese di spedizione?

A: dipende dalla dimensione della spedizione e dal metodo di spedizione.

Q11: Puoi realizzare prodotti di design personalizzati?

R: Sì, il servizio OEM & ODM è disponibile. Possiamo personalizzare le dimensioni, il colore del LED e le icone funzionali in base alle vostre esigenze.

Q12: Se mando il mio disegno, puoi farlo solo per me, e non lo mostrerai a nessun altro?

R: Sì, non lo mostreremo né lo venderemo a altri senza la vostra autorizzazione.

Q13: Qual sarà il tempo di consegna dei campioni per i prodotti personalizzati?

R: Il tempo di consegna dei campioni sarà di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo dai clienti.

Q14: Quali sono i metodi di spedizione?

R: Di solito spediamo le merci da DHL, FEDEX, UPS, EMS, BY AIR, BY SEA ecc, anche si può scegliere l'altro modo che è meglio per voi.

Q15: Come si assicura la qualità dei vostri prodotti?

A: Siamo produttori certificati ISO 9001 QMS con più di 20 anni di esperienza.
