Display LED a 7 segmenti a 4 cifre ad anodo comune per cruscotto

Display LED a 7 segmenti a 4 cifre con anodo comune per pannelli strumenti

Panoramica del prodotto

Questo display LED a 7 segmenti a 4 cifre con anodo comune di Light-Bo è una soluzione di livello industriale ottimizzata per pannelli strumenti, indicatori digitali e sistemi di controllo di elettrodomestici. Caratterizzato da un design con segmenti gialli ad alto contrasto su superficie nera, un'intensità luminosa di 100-120 mcd e un rapporto X/Y bilanciato (0,29-0,31), offre letture numeriche nitide e uniformi di temperatura, umidità, velocità e codici di errore delle apparecchiature.
Con una capacità produttiva di 30.000 pezzi/giorno, una consegna in 10-15 giorni e un MOQ di 1000 pezzi, soddisfa le esigenze di produzione di grandi volumi dei fornitori di strumenti ed elettrodomestici. Il display supporta opzioni di emissione multicolore, offre una rapida dissipazione del calore e un basso consumo energetico ed è conforme alla normativa RoHS, ideale per un funzionamento stabile 24 ore su 24, 7 giorni su 7 in apparecchiature industriali ed elettronica domestica.

Specifiche tecniche principali

Caratteristiche principali (ottimizzate per pannelli strumenti)
1. Visibilità ad alto contrasto per la lettura precisa dei parametri
Contrasto Segmenti Gialli + Superficie Nera: Elimina l'abbagliamento della luce ambientale (lampade a soffitto di fabbrica, illuminazione della stanza domestica) e garantisce che i valori a 4 cifre (ad es. "0250" giri/min, "25,50" °C, codice di errore "E123") siano nitidi e facili da leggere a 1-3 metri.
Intensità luminosa elevata di 100-120 mcd: Offre un'illuminazione luminosa e adatta agli occhi senza un consumo energetico eccessivo, perfetta per la visualizzazione ravvicinata dei dati del pannello strumenti.
Segmenti uniformi continui: Variazione di luminosità ≤5% su tutti i segmenti impedisce la distorsione delle cifre, fondamentale per distinguere valori di precisione come "25,0°C" rispetto a "250°C" negli indicatori di temperatura industriali.
2. Durata di livello industriale e stabilità termica
Rapida dissipazione del calore: Progettato con materiali epossidici resistenti al calore e un design del circuito ottimizzato, previene il surriscaldamento durante il funzionamento prolungato 24 ore su 24, 7 giorni su 7, ideale per strumenti industriali ad alta potenza ed elettrodomestici con spazi ristretti.
Basso consumo energetico e corrente estremamente bassa: La corrente diretta di 10-15 mA riduce al minimo il consumo di energia per gli strumenti portatili alimentati a batteria e riduce l'assorbimento di corrente in standby per i dispositivi alimentati a corrente alternata, riducendo i costi operativi.
Prestazioni stabili in ambienti variabili: Resiste alle fluttuazioni di temperatura (-10°C a 60°C) e alle vibrazioni minori dovute al funzionamento dei macchinari, garantendo l'assenza di sfarfallio o guasto dei segmenti in officine industriali o ambienti residenziali.
3. Integrazione facile e alta efficienza per il produttore
Compatibilità IC con anodo comune: Funziona perfettamente con gli IC driver principali (ad es. MAX7219, HT1621, TM1637) e i microcontrollori (Arduino, ESP32, PLC) ampiamente utilizzati nei pannelli strumenti. Semplifica la progettazione del circuito per la visualizzazione dei dati in tempo reale, gli avvisi di soglia e la calibrazione dei parametri.
Elevata capacità produttiva e consegna puntuale: L'uscita di 30.000 pezzi/giorno e la consegna in 10-15 giorni rispettano le strette scadenze dei progetti per la produzione su larga scala di strumenti ed elettrodomestici, mentre i termini commerciali EXW offrono opzioni logistiche flessibili per i clienti globali.
Facile assemblaggio: Il design standardizzato dei pin a foro passante/SMT supporta le linee di produzione automatizzate, riducendo i tempi di assemblaggio e i costi di manodopera per i produttori.
4. Versatilità multicolore per la differenziazione funzionale
I colori di emissione opzionali consentono un utilizzo mirato in diversi scenari applicativi:
Rosso: Alta visibilità per allarmi di superamento del limite
Verde puro: Segnali di stato normale/ottimale
Ambra: Tonalità calde per i timer degli elettrodomestici
Blu: Estetica moderna per pannelli di dispositivi domestici intelligenti premium

Applicazioni
Questo display è appositamente progettato per pannelli strumenti e sistemi di lettura digitale multi-scenario:
Strumenti industriali: indicatori di temperatura/umidità, apparecchiature di controllo dei processi, monitor di velocità del motore, dispositivi di prova e misurazione.
Elettronica domestica: display canale/volume di set-top box, pannelli di controllo di elettrodomestici intelligenti, timer digitali, controllori climatici.
Indicatori digitali generali: monitor del livello della batteria, sensori ambientali portatili, letture dei dati delle attrezzature per il fitness.

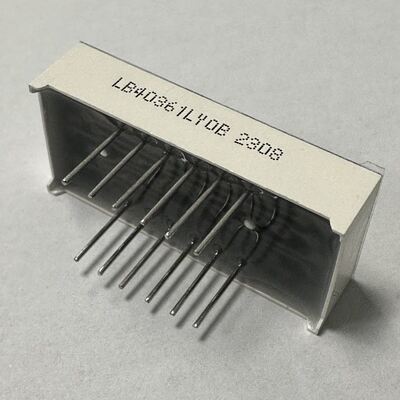

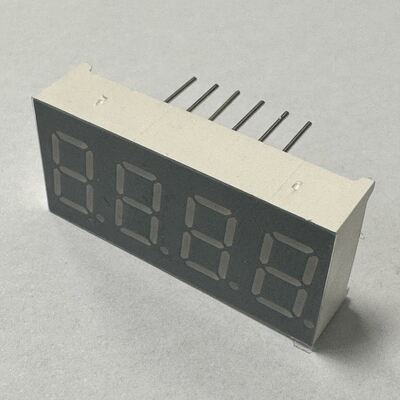

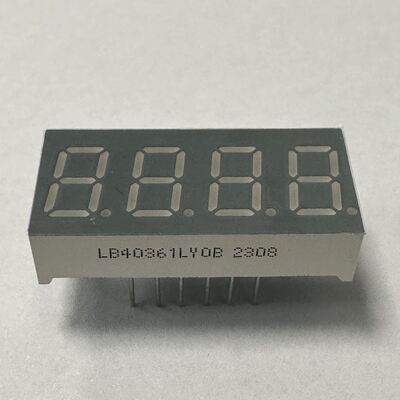

Immagine del prodotto

Valori massimi assoluti (Ta=25°C)

Codice: Giallo Verde - J

Codice: Ambra/Giallo - Y

Codice: Arancione - F

Codice: Rosso super brillante - R

Codice: Rosso ultra brillante - UR

Codice: Verde puro - G

Codice: Blu ultra brillante - BH

Codice: Bianco ultra brillante - WH

    Shenzhen Guangzhibao Technology Co., Ltd. (Marchio: Light-Bo)fondata nel 2006, un'azienda che integra R&S, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 Quality Management Systems. Con oltre 15 anni di esperienza OEM e ODM.
    Light Bosi è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.

    Display LED a 7 segmenti, display LED personalizzati, display LED numerici, display LED a matrice di punti,ampiamente utilizzati per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo del riscaldamento e del raffreddamento e così via.

FAQ (Domande frequenti)
Q1 Sei una società commerciale o un produttore?
R: Siamo produttori originali con oltre 20 anni di esperienza nei display LED optoelettronici.
Q2 Quali sono i tuoi prodotti principali?
R: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED dal design personalizzato, barra luminosa a LED, LED a foro passante, LED SMD, retroilluminazione a LED e così via.
Q3 Qual è il tuo MOQ?
R: Il nostro MOQ è di 1000 pezzi, possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiori al nostro MOQ.
Q4 Prima di effettuare l'ordine, posso ottenere alcuni campioni per il test?
R: Sì. Possiamo fornire 5-10 campioni gratuiti per i tuoi test, ma le spese di trasporto saranno a carico del cliente.
Q5 Quanto dura il tuo tempo di consegna?
R: Tempi di consegna: circa 10-20 giorni; In base alla quantità dell'ordine e alle materie prime. Se hai un ordine urgente e abbiamo materie prime in stock,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
Q6 Quali sono i tuoi termini di pagamento?
R: Accettiamo bonifico bancario, T/T, Western Union e Paypal con piccole quantità. I dettagli dei metodi di pagamento possono essere negoziabili.
Q7 Puoi quotarmi i prezzi FOB?
R: Sì. Possiamo quotarti i prezzi in base agli incoterms EXW, FOB, CIF, DDP.
Q8 Come posso ottenere il tuo catalogo e listino prezzi?
R: Sì. Per favore, facci sapere il tuo indirizzo e-mail o contattaci direttamente dal sito Web per il nostro catalogo e listino prezzi.
Q9 Posso negoziare i prezzi?
R: Sì, potremmo considerare sconti per ordini all'ingrosso.
Q10 Quanto costeranno le spese di spedizione?
R: Dipende dalle dimensioni della spedizione e dal metodo di spedizione.
Ti offriremo l'addebito come richiesto.
Q11 Puoi realizzare prodotti dal design personalizzato?
R: Sì, il servizio OEM e ODM è disponibile. Possiamo personalizzare le dimensioni, il colore dei LED e le icone funzionali in base alle tue esigenze.
Q12 Se invio il mio progetto, puoi realizzarlo solo per me e non mostrarlo a nessun altro?
R: Sì, non lo mostreremo né lo venderemo ad altri senza la tua autorizzazione.
Q13 Quali saranno i tempi di consegna dei campioni per i prodotti personalizzati?
R: I tempi di consegna dei campioni saranno di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo dai clienti.
Q14 Quali sono i metodi di spedizione?
R: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREA, VIA MARE ecc., puoi anche scegliere l'altro modo migliore per te.
Q15 Come garantisci la qualità dei tuoi prodotti?
R: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza, effettuiamo due test al 100% per tutti i nostri prodotti prima della spedizione.
