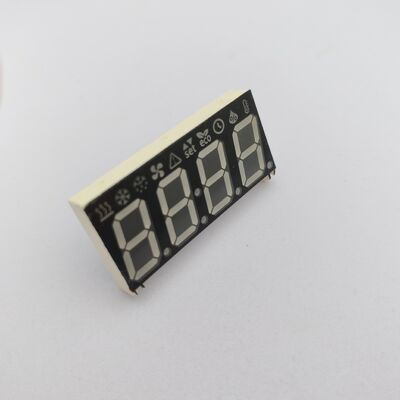

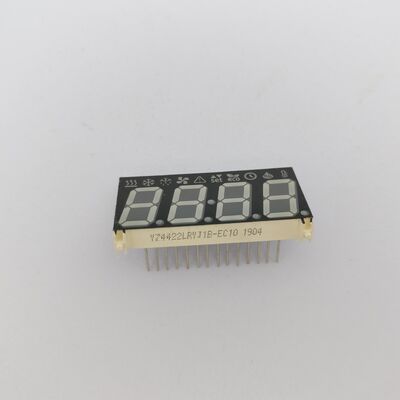

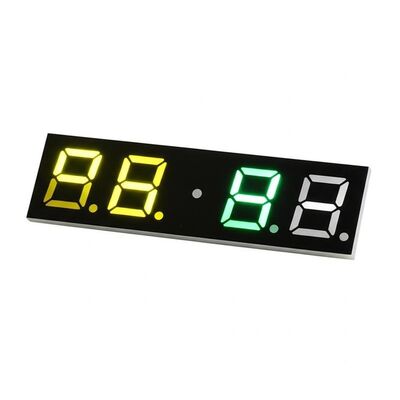

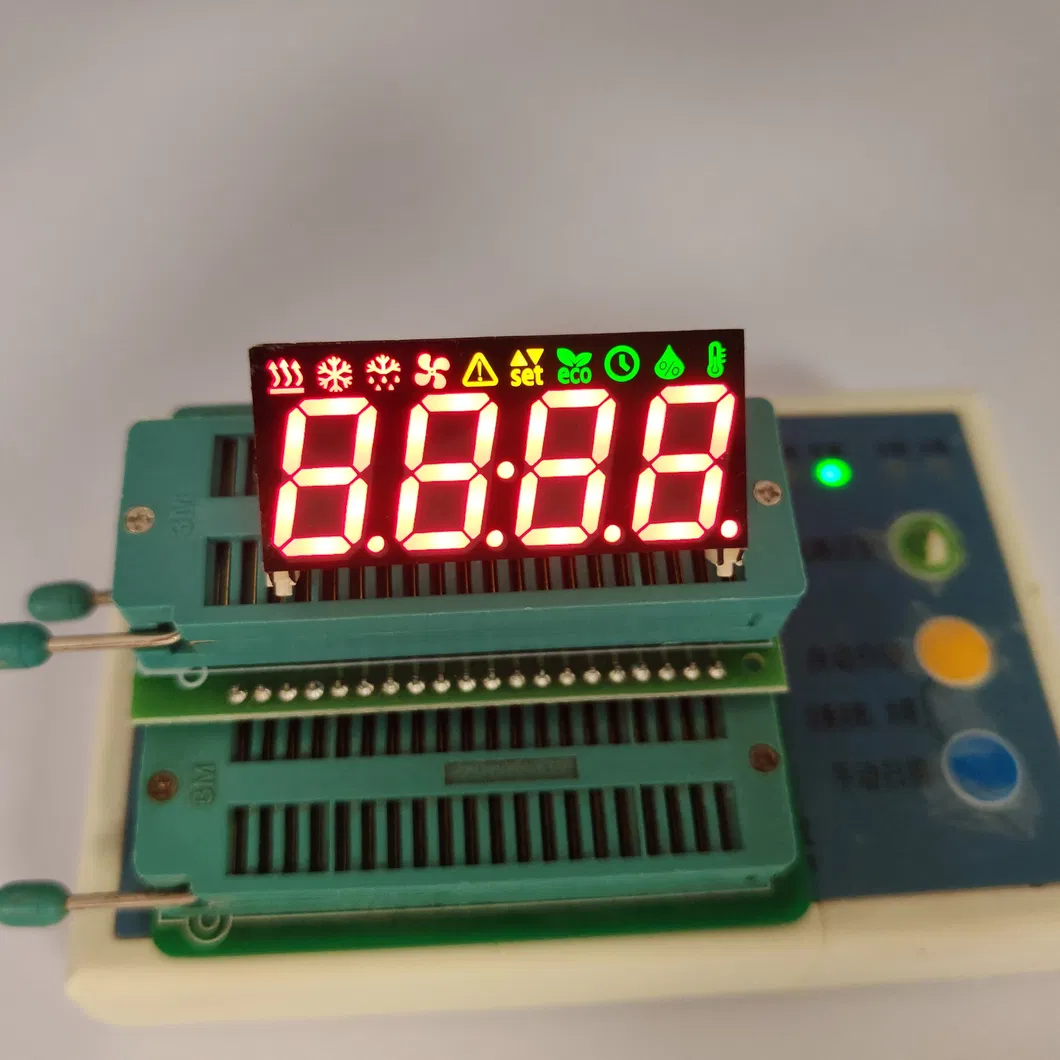

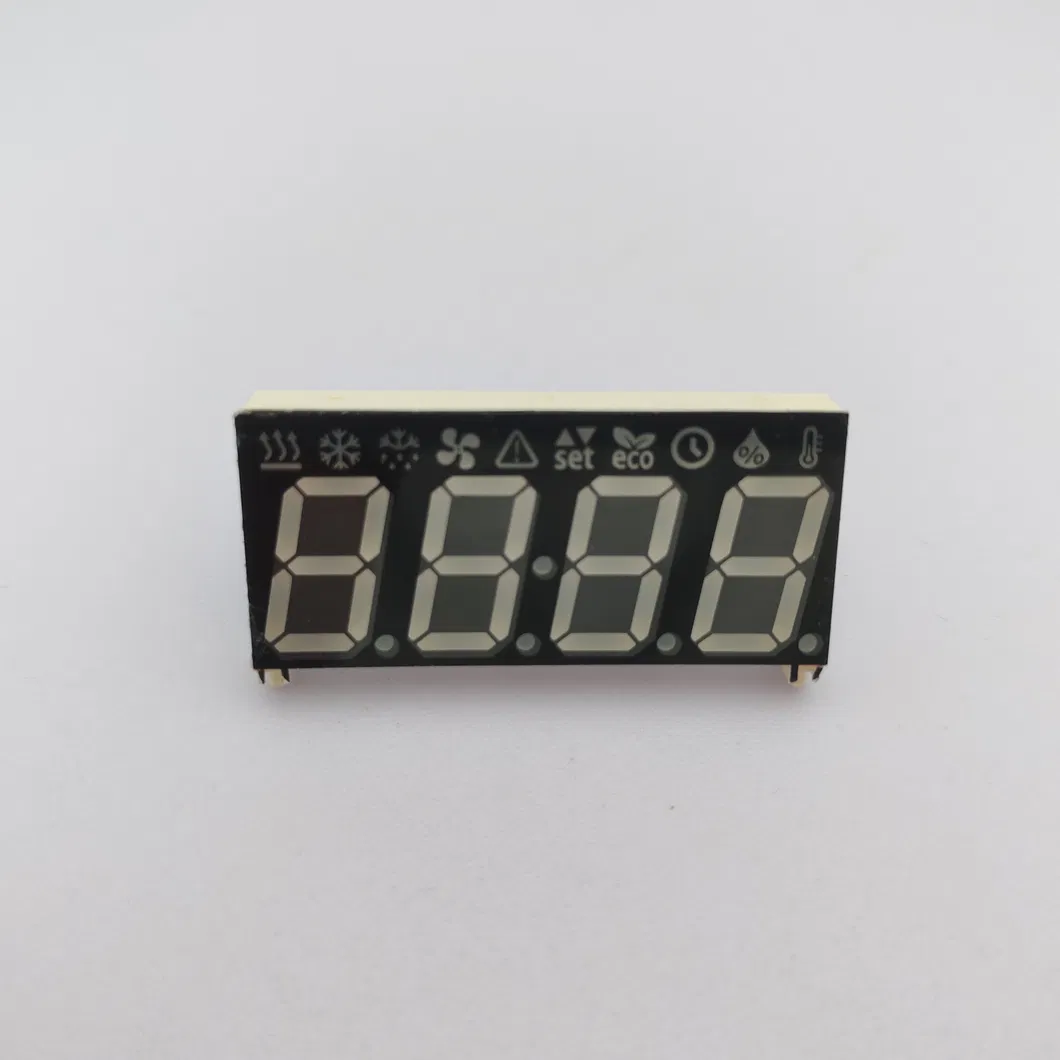

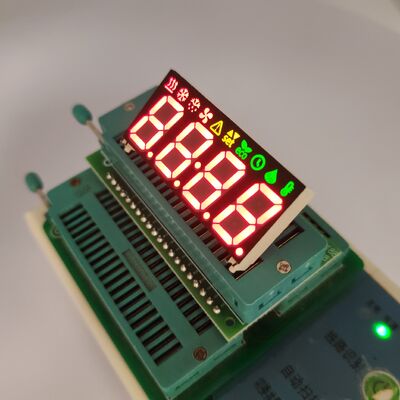

Display LED a 7 segmenti a 4 cifre Giallo/Verde/Rosso per il controller del condizionatore

• Valori assoluti massimi (Ta=25°C)

  Parametro	Simbolo	Valori nominali	Unità
  Corrente diretta (per chip)	Ipm	20	mA
  Tensione inversa (per chip)	Vr	5	V
  Dissipazione di potenza (per chip)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C

• Codice: Verde Giallo - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm

• Codice: Ambra/Giallo - Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm

• Codice: Arancione - F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm

• Codice: Rosso Super Brillante - R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm

• Codice: Rosso Ultra Brillante - UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm

• Codice: Verde Puro - G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.6		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm

• Codice: Blu Ultra Brillante - BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

• Codice: Bianco Ultra Brillante - WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCHIO: LIGHT-BO) Fondata nel 2006, un'azienda che integra R&S, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 per i sistemi di gestione della qualità. Con oltre 15 anni di esperienza OEM e ODM.
LIGHTBO si impegna a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e aumentare la competitività.

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo riscaldamento e raffreddamento e così via
