Display LED a 3 cifre a 7 segmenti ad anodo comune da 0,36 pollici (9,2 mm) rosso super luminoso per indicatori di temperatura/umidità

Display LED a 3 cifre a 7 segmenti ad anodo comune rosso super luminoso da 0,36 pollici (9,2 mm) per indicatori di temperatura/umidità

Panoramica del prodotto
Presentazione del display LED a 7 segmenti a 3 cifre da 0,36 pollici rosso super luminoso ad anodo comune: una soluzione numerica di precisione progettata per indicatori di temperatura/umidità, elettrodomestici e apparecchiature audio. Progettato per dare priorità alla visibilità, all'efficienza energetica e all'integrazione senza soluzione di continuità, questo display eccelle nell'offrire letture chiare e affidabili per le metriche ambientali quotidiane: temperatura ambiente (ad es. “23°C”), umidità interna (ad es. “55% RH”) o valori di processo (ad es. “180” per il timer).
L'altezza dei caratteri di 9,2 mm garantisce la leggibilità da 0,5 a 1,5 metri (distanza tipica per indicatori da banco o pannelli di elettrodomestici), mentre il fattore di forma sottile di 22,5×14×7,2 mm si adatta a progetti con spazio limitato, dai mini sensori di umidità ai pannelli frontali degli amplificatori audio. La superficie nera epossidica gialla migliora il contrasto con la luce rossa super luminosa, tagliando la luce ambientale intensa (ad es. luce solare, luci a soffitto della cucina) senza affaticare gli occhi.
Con polarità ad anodo comune, basso consumo energetico e conformità RoHS/REACH, questo display bilancia durata, rispetto per l'ambiente e prestazioni, ideale per il funzionamento 24 ore su 24, 7 giorni su 7 in tracker di temperatura/umidità ed elettronica per l'uso quotidiano.

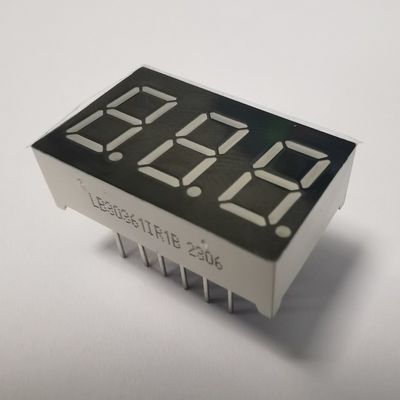

Immagine principale

Caratteristiche principali (ottimizzate per indicatori di temperatura/umidità)
1. Visibilità superiore per le letture ambientali
Illuminazione rossa super luminosa: La luce rossa (alta intensità luminosa) si distingue in ambienti luminosi (ad es. soggiorni illuminati dal sole, officine affollate) — fondamentale per controlli rapidi e accurati di temperatura/umidità (ad es. verifica di ondate di calore “30°C” o alta umidità “70% RH”).
Superficie nera epossidica gialla: La base epossidica gialla sotto la superficie nera ammorbidisce la luce rossa intensa (riducendo l'affaticamento degli occhi) migliorando al contempo il contrasto tra segmenti e sfondo, garantendo che le cifre (0-9) e i punti decimali (ad es. “24,5°C”) rimangano nitidi, senza abbagliamento o sbiadimento.
Illuminazione uniforme dei segmenti: L'intensità luminosa è distribuita uniformemente su tutti i segmenti (nessun “punto caldo” o bordi deboli) — garantisce una leggibilità costante di valori precisi (ad es. “51% RH” contro “52% RH”) che contano per il comfort o il controllo del processo.
2. Design compatto e di livello industriale
Dimensioni sottili 22,5×14×7,2 mm: Ottimizzato per dispositivi con spazio limitato, si adatta a monitor portatili di temperatura/umidità, termostati intelligenti sottili o pannelli frontali di apparecchiature audio senza richiedere riprogettazioni.
Dimensioni standard industriali: Segue gli ingombri dei display a 3 cifre da 0,36 pollici a livello globale, consente la sostituzione diretta dei display obsoleti (ad es. l'aggiornamento di vecchi indicatori verdi a rossi nei pannelli di umidità esistenti) senza modificare i PCB, risparmiando tempo e costi.
Polarità ad anodo comune: Funziona con circuiti integrati driver standard (ad es. MAX7219, TM1638, HT1621) ampiamente utilizzati negli indicatori di temperatura/umidità, semplifica la progettazione del circuito, non sono necessari adattatori di polarità personalizzati.
3. Efficienza energetica e durata
Basso consumo energetico (corrente estremamente bassa): Riduce al minimo l'assorbimento di energia (tipicamente 5-10 mA/LED), prolungando la durata della batteria per indicatori portatili (ad es. misuratori di umidità portatili) e riducendo l'utilizzo di elettricità per i dispositivi collegati (ad es. termostati a parete).
Lunga durata (oltre 50.000 ore): I chip LED rossi di alta qualità resistono all'uso continuo, corrispondendo alla durata di 8-10 anni della maggior parte degli elettrodomestici e degli indicatori, riducendo i tempi di inattività per la manutenzione (fondamentali per gli indicatori di processo 24 ore su 24, 7 giorni su 7).
Prestazioni stabili: Resiste alle fluttuazioni di temperatura (-10°C a 50°C, tipico per uso interno/esterno) e alle vibrazioni minori (ad es. bassi delle apparecchiature audio, movimento della ventola degli elettrodomestici), mantiene la luminosità, senza sfarfallio durante gli aggiornamenti dei valori.
4. Versatilità e conformità
Conforme a RoHS/REACH: Privo di piombo, mercurio e sostanze nocive, soddisfa i severi standard ambientali globali, sicuro per l'uso domestico e l'esportazione verso mercati come l'UE, il Nord America e l'Asia.
Opzioni multicolore: Oltre al rosso super luminoso, disponibile in blu (estetica moderna), verde (segnali di stato normali), bianco (letture neutre), ambra, arancione e giallo, flessibile per esigenze funzionali (ad es. rosso per avvisi di “alta temperatura”, verde per umidità “normale”).

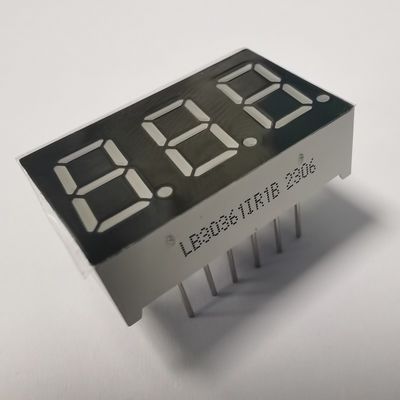

Immagine di dettaglio

Specifiche tecniche

Categoria	Parametro	Specifiche (ottimizzate per temperatura/umidità)
Design di base	Tipo di display	Display LED a 7 segmenti a 3 cifre (supporta i punti decimali per metriche di precisione)
	Polarità	Anodo comune
	Altezza dei caratteri	0,36 pollici (9,2 mm)
	Dimensioni esterne (L×P×A)	22,5 × 14 × 7,2 mm
	Finitura segmento/superficie	Epossidico giallo con superficie nera
Prestazioni ottiche	Colore di emissione	Primario: rosso super luminoso; Opzionale: blu/verde/bianco/ambra/arancione/giallo
Parametri elettrici	Tensione diretta (VF)	Ottimizzato per un'elevata intensità luminosa (tipicamente 1,8-2,2 V per LED per il rosso)
	Corrente diretta consigliata	5-10 mA per LED
	Consumo energetico	Basso (a basso consumo energetico per uso continuo)
Qualità e conformità	Vantaggi principali	Distribuzione uniforme della luce, affidabilità ambientale elevata, prestazioni stabili
	Conformità	Conforme a RoHS, conforme a REACH





Applicazioni
Questo display è su misura per indicatori ambientali ed elettronica per l'uso quotidiano, tra cui:
Indicatori di temperatura/umidità: Monitor a parete (ad es. “22°C”/“50% RH”), sensori portatili (ad es. “18°C”/“65% RH”), o controller per serre (ad es. “28°C”/“70% RH”).
Elettrodomestici elettronici: Microonde (tempo di cottura “02:30”), frigoriferi (temperatura “5°C”), o purificatori d'aria (durata del filtro “90 giorni”).
Pannelli audio/strumenti: Amplificatori (livelli del volume), ricevitori AV (numeri dei canali) o pannelli di processo industriali (timer “120s”).
Display numerici: Caricabatterie (carica “85%”), fitness tracker (calorie “250”), o hub per la casa intelligente (temperatura ambiente “21°C”).

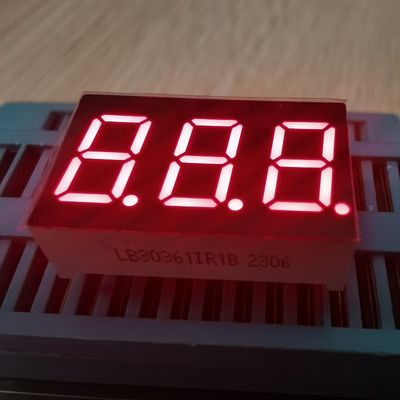

Immagine dell'applicazione



Perché scegliere questo display per indicatori di temperatura/umidità?
Chiarezza della lettura ambientale: La luce rossa + la superficie epossidica gialla garantiscono la visibilità in spazi luminosi/tenui, senza errori di lettura dei valori di temperatura/umidità che influiscono sul comfort.
Adattamento salvaspazio: Le dimensioni sottili funzionano per indicatori portatili o a parete, non è necessario ingrandire gli involucri dei dispositivi.
Efficienza energetica e dei costi: L'utilizzo di corrente ridotta riduce la frequenza di sostituzione della batteria; la lunga durata riduce i costi di manutenzione.
Aggiornamenti facili: Le dimensioni standard industriali consentono la sostituzione diretta dei vecchi display, prolungando la durata degli indicatori esistenti.
Conformità globale: La certificazione RoHS/REACH semplifica l'esportazione verso i mercati internazionali, in linea con gli standard di sicurezza dei consumatori.



Informazioni su ordini e logistica
Quantità minima d'ordine (MOQ): 300 pezzi per i modelli rossi super luminosi standard; 500 pezzi per colori/configurazioni personalizzate.
Imballaggio: EPE antistatico + cartone (ogni display è avvolto singolarmente per proteggere la superficie epossidica gialla e i pin).
Tempi di consegna: 5-7 giorni per i modelli standard; 10-12 giorni per i colori personalizzati.
Trasporto: Express (FedEx/DHL per campioni urgenti), Aereo (volume medio), Oceano (produzioni di massa).



Valori massimi assoluti (Ta=25ºC)

Parametro	Simbolo	Valori nominali	Unità
Corrente diretta (per dado)	Ipm	20	mA
Tensione inversa (per dado)	Vr	5	V
Dissipazione di potenza (per dado)	Pm	80	mW
Intervallo di temperatura di esercizio	Topr	-40~+85	ºC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
Temperatura di saldatura (3 sec)	Th	260	ºC

Codice: R-Bianco ultra luminoso

Parametro	Simbolo	Condizione	Min	Typ	Max	Unità
Tensione diretta (per dado)	Vf	If=20mA	2.8		3.2	V
Tensione inversa (per dado)	Vr	Ir=10uA	5			V
Intensità luminosa (per dado)	Iv	If=20mA	100		140	mcd
Spettro con valore di metà	λ	If=20mA		20		nm
Temperatura di colore		If=20mA	6000		6500	K
Durata di vita del LED 100.000 ore Valore massimo assoluto a Ta=25ºC
