Display LED a 7 segmenti da 0,56 pollici (14,2 mm) a 4 cifre – Verde puro, anodo comune per pannelli strumenti ed elettrodomestici

Display LED a 7 segmenti da 0,56 pollici (14,2 mm) a 4 cifre – Verde puro, anodo comune per pannelli strumenti ed elettrodomestici

Descrizione del prodotto

Panoramica del prodotto

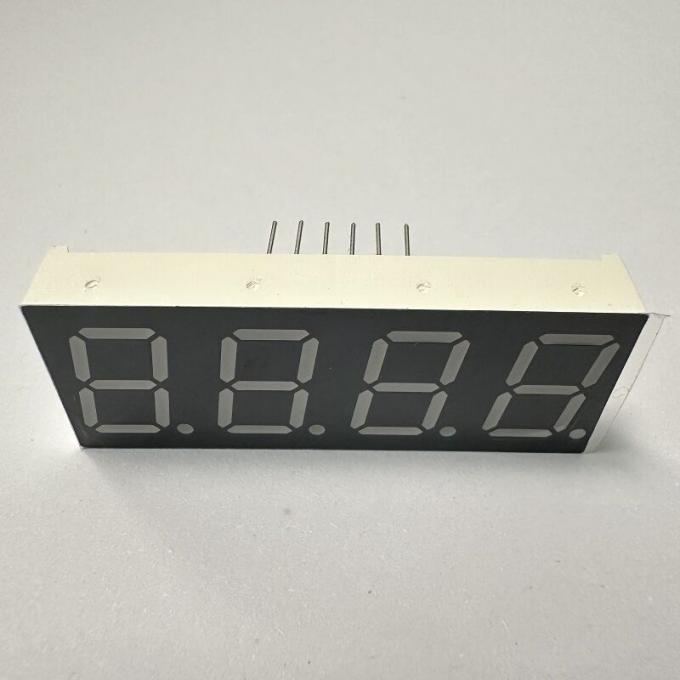

Questo display LED a 7 segmenti a 4 cifre è progettato per letture numeriche chiare e affidabili in pannelli strumenti, elettrodomestici e indicatori digitali, con un'altezza dei caratteri di 0,56 pollici (14,2 mm), dimensioni esterne compatte (50,3 × 19,0 × 8 mm) e un'emissione verde puro vivido. Configurato come anodo comune per una perfetta integrazione nei circuiti standard, si distingue per un design ad alto contrasto: segmenti bianchi su una superficie nera che elimina l'abbagliamento e garantisce una visibilità nitida, anche in condizioni di luce ambientale intensa. Con un'intensità luminosa di 120-140 mcd, offre un'illuminazione brillante e costante, mantenendo al contempo l'efficienza energetica (tensione diretta 2,8-3,2 V/LED, corrente diretta 5-10 mA/LED). Costruito per la durata (prestazioni stabili, lunga durata) e la facilità d'uso (compatibilità IC, facile assemblaggio), supporta 6 colori di emissione aggiuntivi (rosso, blu, giallo-verde, ambra, arancione, bianco puro) e soddisfa la conformità RoHS, rendendolo una soluzione versatile per indicatori di temperatura/umidità, set-top box e controlli di elettrodomestici.

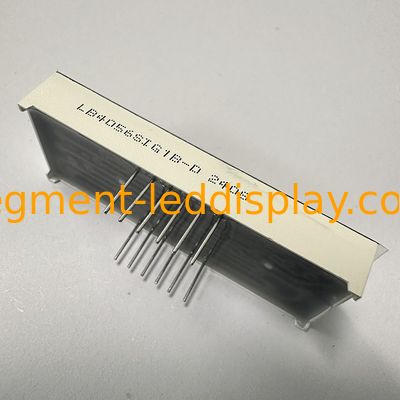

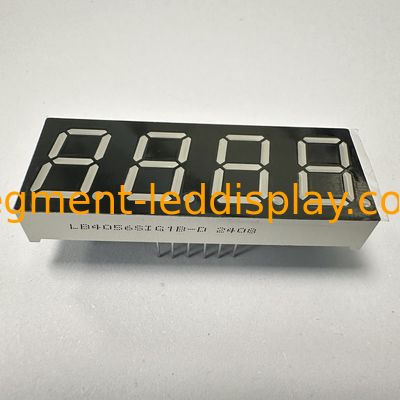

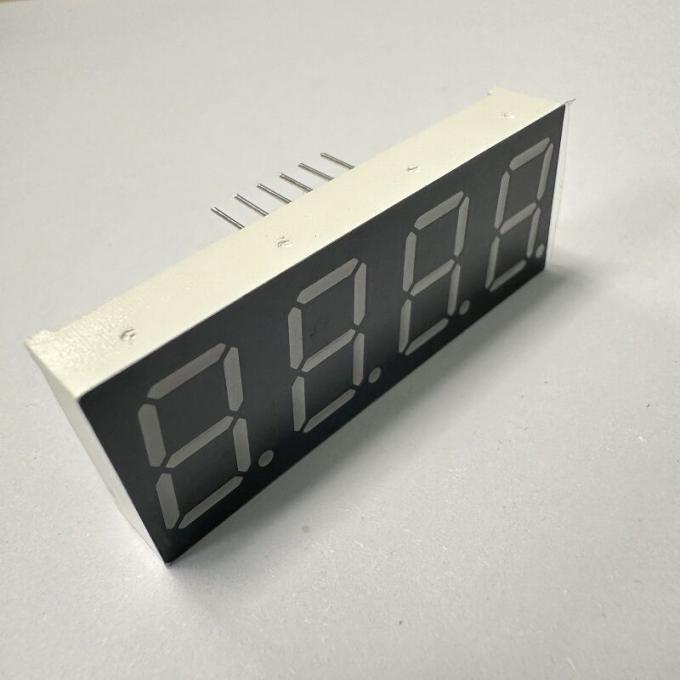

Immagine principale

Specifiche principali

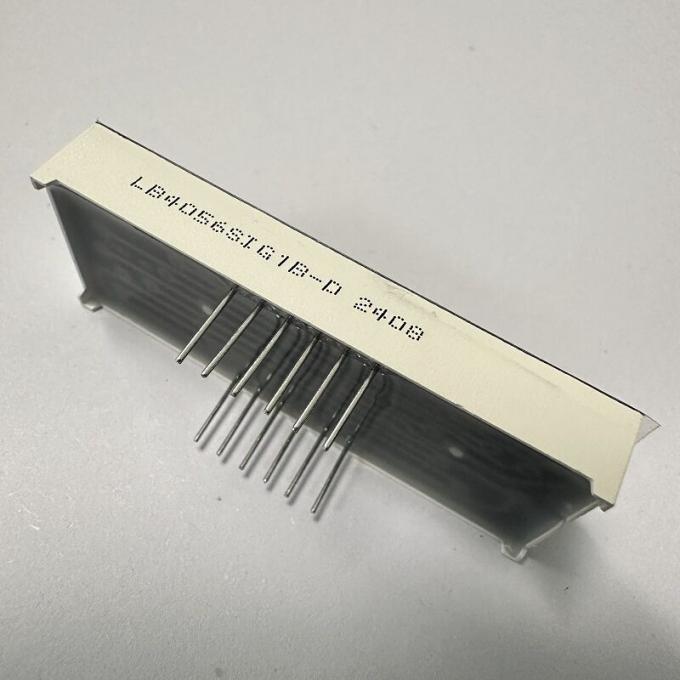

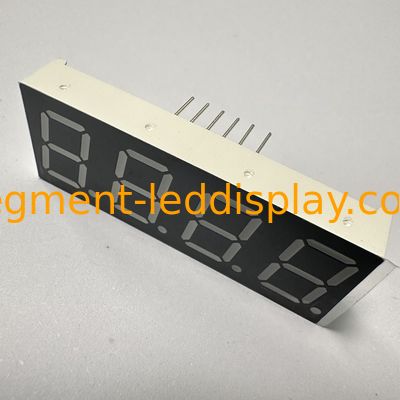

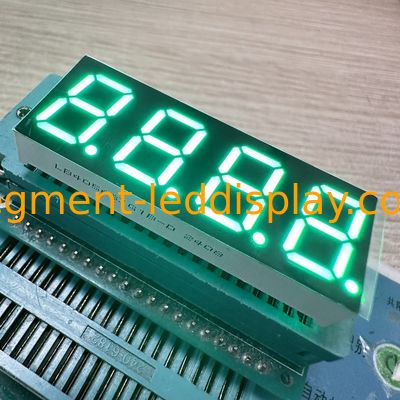

Immagine di dettaglio

Caratteristiche principali del prodotto

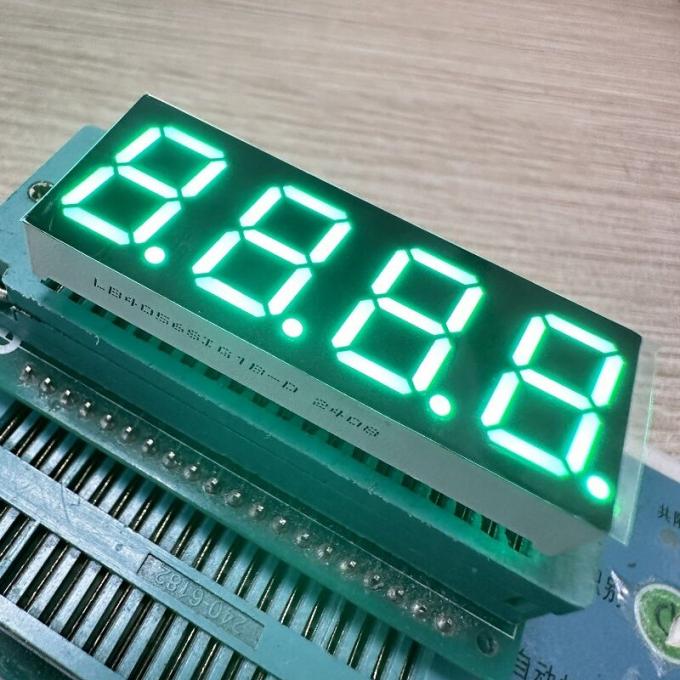

1. Emissione verde puro ad alto contrasto e vivido

Segmenti bianchi + superficie nera:L'elevato contrasto elimina il riflesso delle luci dall'alto o della luce solare, garantendo che le cifre (0-9) rimangano leggibili, fondamentale per la lettura di valori precisi come temperatura, umidità o numeri di canale del set-top box.

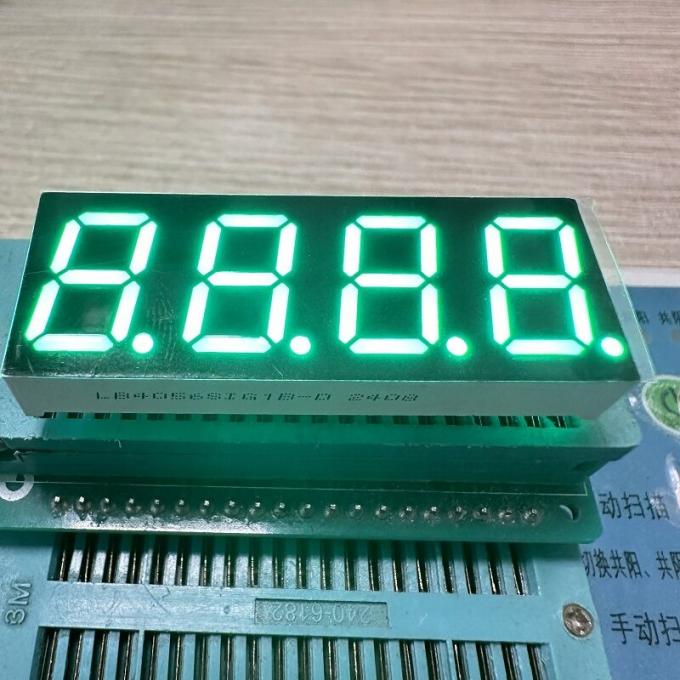

Emissione verde puro (120-140 mcd):Il verde vivace e dai toni freddi è delicato sugli occhi per una visione prolungata (ideale per i pannelli strumenti monitorati dai tecnici) pur risaltando in ambienti poco illuminati (ad es. pannelli di controllo degli elettrodomestici in cucine poco illuminate).

2. Efficienza energetica e prestazioni durevoli

Corrente estremamente bassa (5-10 mA/LED):Riduce al minimo l'assorbimento di energia, rendendolo adatto a dispositivi operativi 24 ore su 24, 7 giorni su 7 (ad es. indicatori di temperatura/umidità sempre attivi, set-top box in modalità standby). Si allinea agli standard ecologici per elettrodomestici ed elettronica.

Prestazioni stabili e lunga durata:Costruito con chip LED di alta qualità e incapsulamento durevole per resistere alle fluttuazioni di tensione e all'usura ambientale (ad es. umidità in cucina, vibrazioni nei pannelli strumenti industriali). Garantisce una luminosità costante per oltre 50.000 ore, riducendo le esigenze di manutenzione.

3. Facile integrazione e versatilità

Polarità anodo comune:Corrisponde ai progetti di circuiti standard per pannelli strumenti, elettrodomestici e indicatori digitali, eliminando la necessità di circuiti di inversione di tensione o adattatori personalizzati. Semplifica la progettazione PCB e accelera la produzione per i marchi.

Compatibile con IC: Funziona perfettamente con gli IC driver di display comuni, consentendo l'integrazione plug-and-play nei sistemi di controllo esistenti (nessuna riprogettazione richiesta per set-top box o indicatori di temperatura).

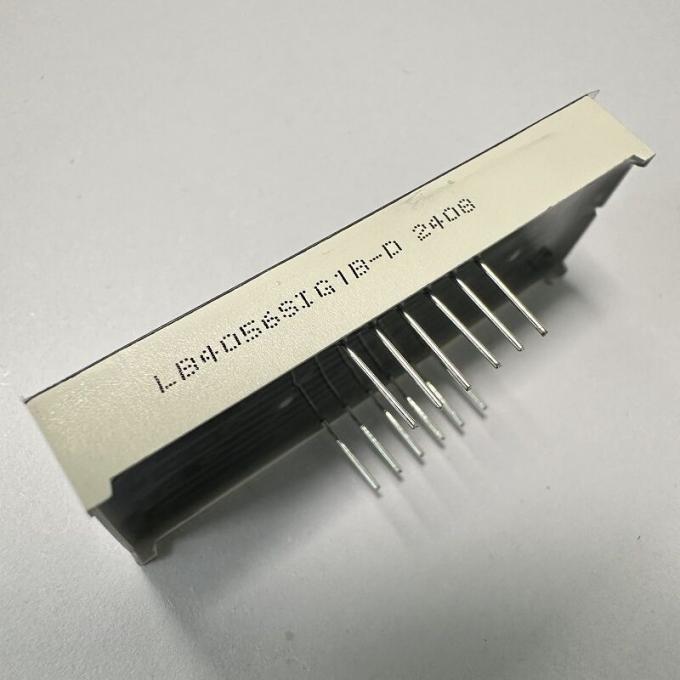

Facile da assemblare:Le dimensioni compatte di 50,3 × 19,0 × 8 mm e il layout dei pin standardizzato supportano il montaggio diretto su PCB o socket, anche per configurazioni con spazio limitato come pannelli di controllo di elettrodomestici sottili o pannelli strumenti densi.

4. Conformità normativa e flessibilità dei colori

Conforme a RoHS:Privo di sostanze soggette a restrizioni, garantendo la conformità alle normative globali per l'elettronica di consumo, gli elettrodomestici e le apparecchiature industriali. Nessuna barriera all'esportazione verso mercati chiave come l'UE, il Nord America o l'Asia.

Opzioni multicolore:Oltre al verde puro, 6 colori aggiuntivi soddisfano diverse esigenze di progettazione:

Rosso:Ideale per gli stati di "allerta".

Blu:Adatto per elettrodomestici moderni ed eleganti.

Giallo-verde/ambra/arancione:Perfetto per display caldi e ambientali.

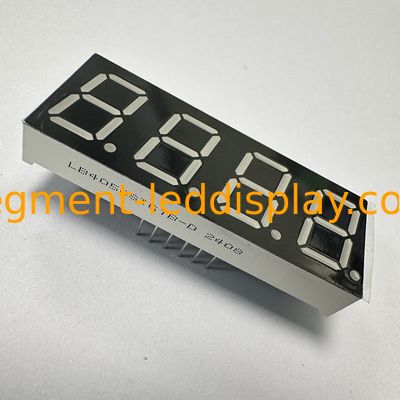

Immagine di dettaglio

Applicazioni

Adatto a scenari di lettura numerica in tutti i casi d'uso consumer e industriali:

Pannelli strumenti:Indicatori industriali (pressione, portata), display ausiliari automobilistici (tensione della batteria, livello dell'olio) e apparecchiature mediche (metriche numeriche semplici).

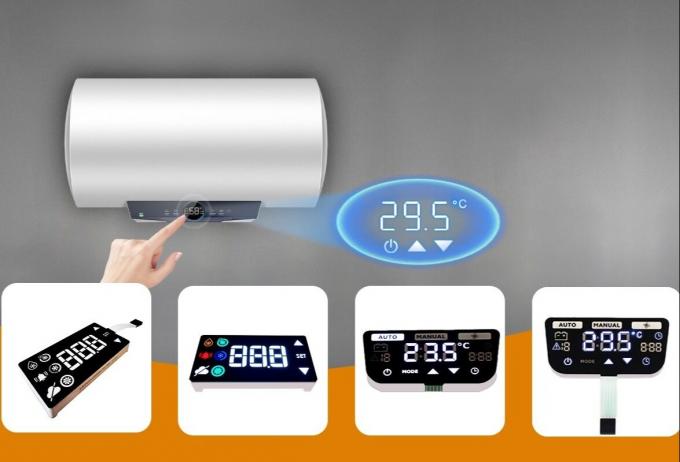

Elettrodomestici:Controlli della temperatura del frigorifero, timer del microonde, forni elettrici e fornelli a induzione (impostazioni di alimentazione).

Indicatori digitali:Monitor di temperatura/umidità, caricabatterie e bilance digitali (letture del peso).

Set-top box:Numeri di canale, intensità del segnale e tempo di riproduzione.


• Valori massimi assoluti (Ta=25°C)

  Parametro	Simbolo	Valori nominali	Unità
  Corrente diretta (per dado)	Ipm	20	mA
  Tensione inversa (per dado)	Vr	5	V
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C

  Codice: giallo-verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm



  Codice: Ambra/Giallo -Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm



  Codice: Arancione -F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm



  Codice: Rosso super brillante -R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm



  Codice: Rosso ultra brillante -UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm



  Codice: Verde puro -G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.6		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm


  Codice: Blu ultra brillante -BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Spettro con valore di metà	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

•

• Codice: Bianco ultra brillante -WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate di cromaticità	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

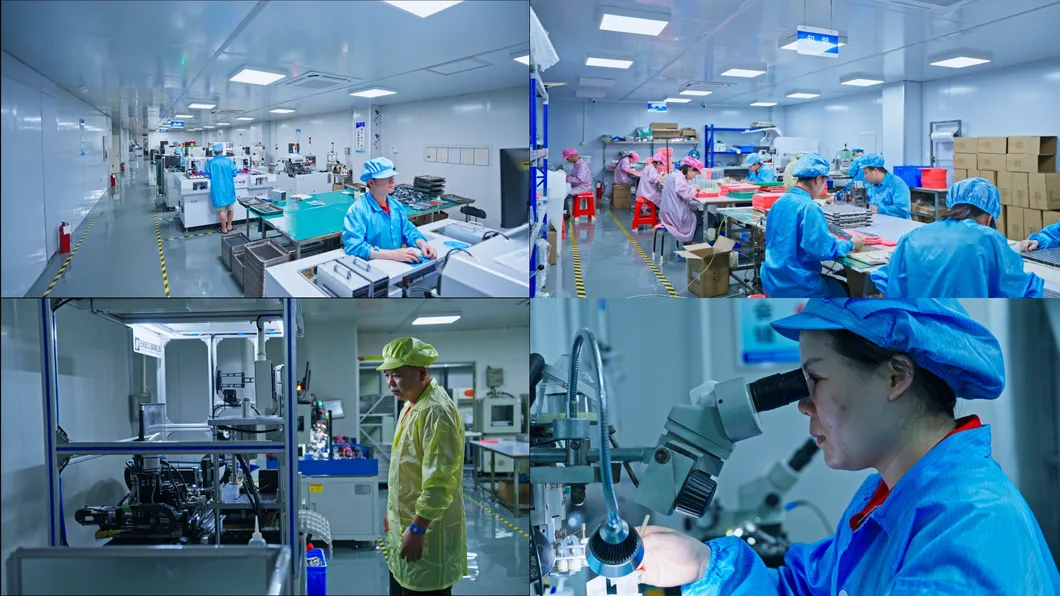

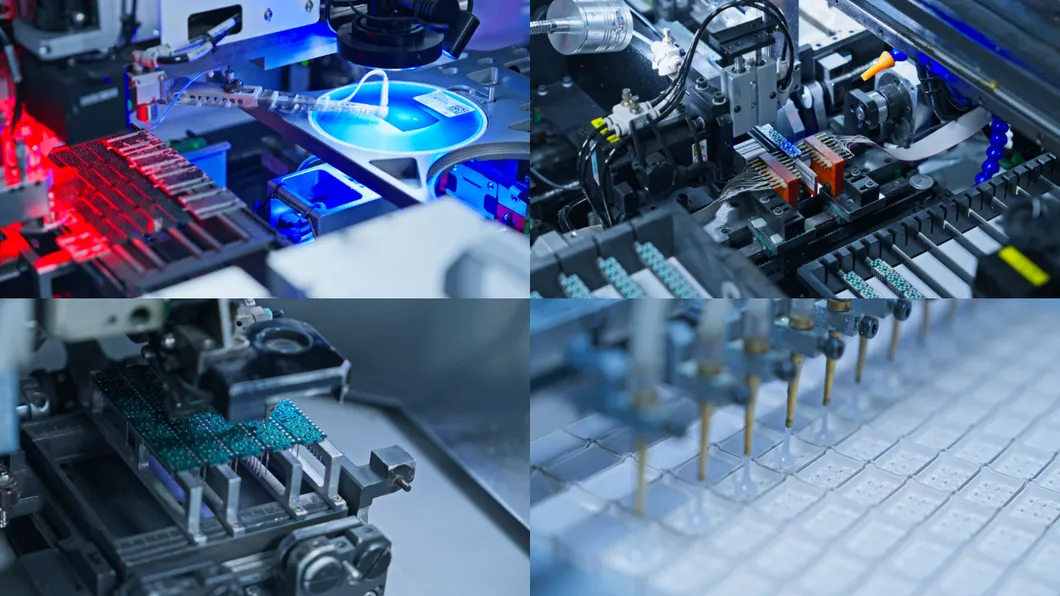

    Shenzhen Guangzhibao Technology Co., Ltd. (Marchio: Light-Bo) fondata nel 2006, un'azienda che integra ricerca e sviluppo, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 Quality Management Systems. Con oltre 15 anni di esperienza OEM e ODM.
    LightBo si è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.

    Display LED a 7 segmenti, display LED personalizzati, display LED numerici, display LED a matrice di punti,ampiamente utilizzati per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo del riscaldamento e del raffreddamento e così via.
