Display a LED a 5 cifre 7 mm 7 segmenti Anodo comune Bianco ultra luminoso per convertitore di frequenza

Display LED a 7 segmenti a 5 cifre da 7 mm, anodo comune, bianco ultra luminoso per convertitore di frequenza

Descrizione del prodotto

Panoramica del prodotto

Il display LED a 7 segmenti a 5 cifre di Light-Bo, con un'altezza dei caratteri di 0,28 pollici (7 mm) e un'emissione bianca ultra luminosa, è progettato per la precisione in dispositivi con spazio limitato. Con dimensioni esterne compatte (38,6 × 10,2 × 8 mm) e un design ad alto contrasto, segmenti bianchi su una superficie nera, offre un'eccezionale intensità luminosa (120-160 mcd) mantenendo un basso consumo energetico. Configurato come anodo comune, questo display combina prestazioni stabili, facile assemblaggio e conformità RoHS, rendendolo ideale per pannelli strumenti, elettrodomestici, indicatori digitali, display a orologio LED e set-top box.

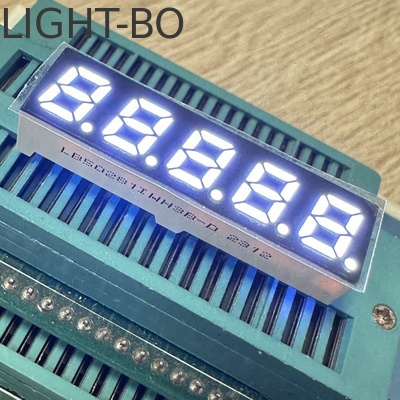

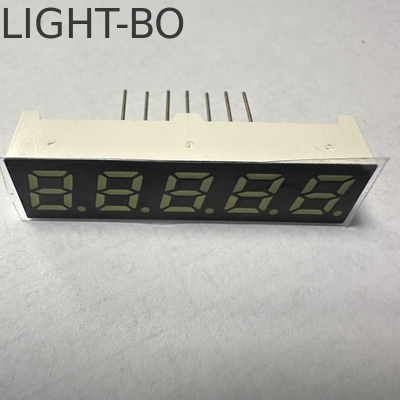

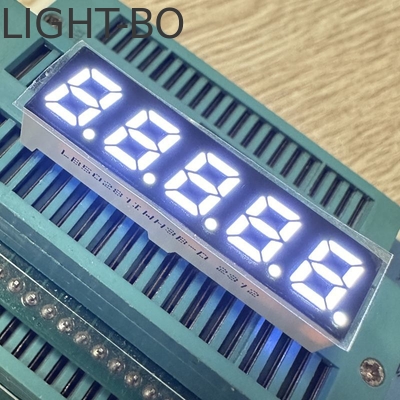

Immagine del prodotto

Caratteristiche principali

Design compatto a 5 cifre:L'altezza dei caratteri di 0,28 pollici (7 mm) e le dimensioni di 38,6 × 10,2 × 8 mm offrono ampio spazio per letture numeriche estese (ad esempio, timestamp, codici) senza occupare spazio in eccesso, perfetto per set-top box e orologi LED.

Emissione bianca ultra luminosa:La luce bianca vivida con un'intensità di 120-160 mcd garantisce un'elevata visibilità sia in ambienti luminosi che in penombra, con un'illuminazione uniforme su tutte e 5 le cifre per una qualità di visualizzazione nitida.

Estetica ad alto contrasto:I segmenti bianchi su una superficie nera migliorano la leggibilità, assicurando che le cifre risaltino chiaramente, fondamentale per pannelli strumenti ed elettrodomestici utilizzati in diverse condizioni di illuminazione.

Efficienza energetica:La bassa tensione diretta (2,8-3,2 V/LED) e la corrente ottimizzata (5-10 mA/LED) riducono al minimo il consumo energetico, abbinate a prestazioni stabili per un'affidabilità a lungo termine.

Facile integrazione:La configurazione ad anodo comune, la compatibilità IC e il semplice assemblaggio semplificano l'installazione nelle schede PC, riducendo la complessità di produzione.

Durevole e conforme:Lunga durata, conformità RoHS e resistenza all'usura garantiscono sicurezza e affidabilità nelle applicazioni domestiche e industriali.

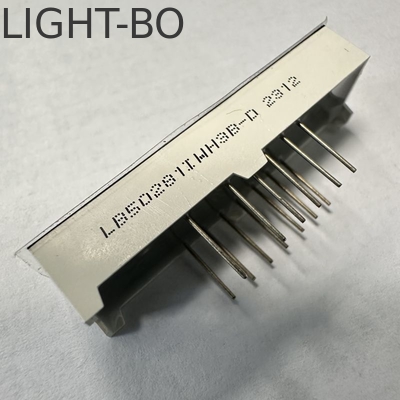

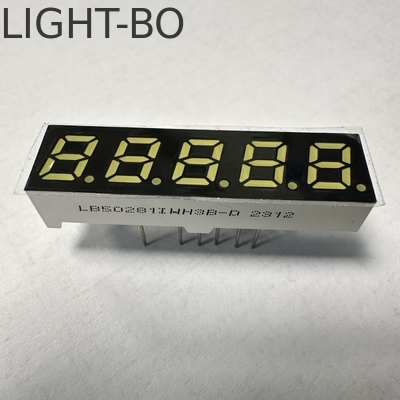

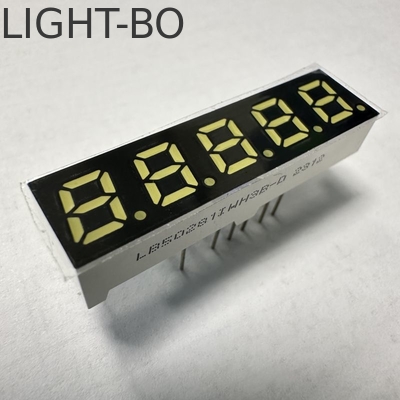

Immagine dettagliata

Specifiche tecniche

Applicazioni

Ideale per:

Pannelli strumenti e indicatori a più cifre

Elettrodomestici (display numerici compatti)

Indicatori digitali e display a orologio LED

Set-top box e dispositivi elettronici che richiedono letture a 5 cifre

• Valori massimi assoluti (Ta=25°C)

  Parametro	Simbolo	Valori nominali	Unità
  Corrente diretta (per dado)	Ipm	20	mA
  Tensione inversa (per dado)	Vr	5	V
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C

  Codice: Giallo Verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm



  Codice: Ambra/Giallo -Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm



  Codice: Arancione -F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm



  Codice: Rosso super luminoso -R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm



  Codice: Rosso ultra luminoso -UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm



  Codice: Verde puro -G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.6		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm


  Codice: Blu ultra luminoso -BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Spettro con valore di metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

•

• Codice: Bianco ultra luminoso -WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate di cromaticità	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

•

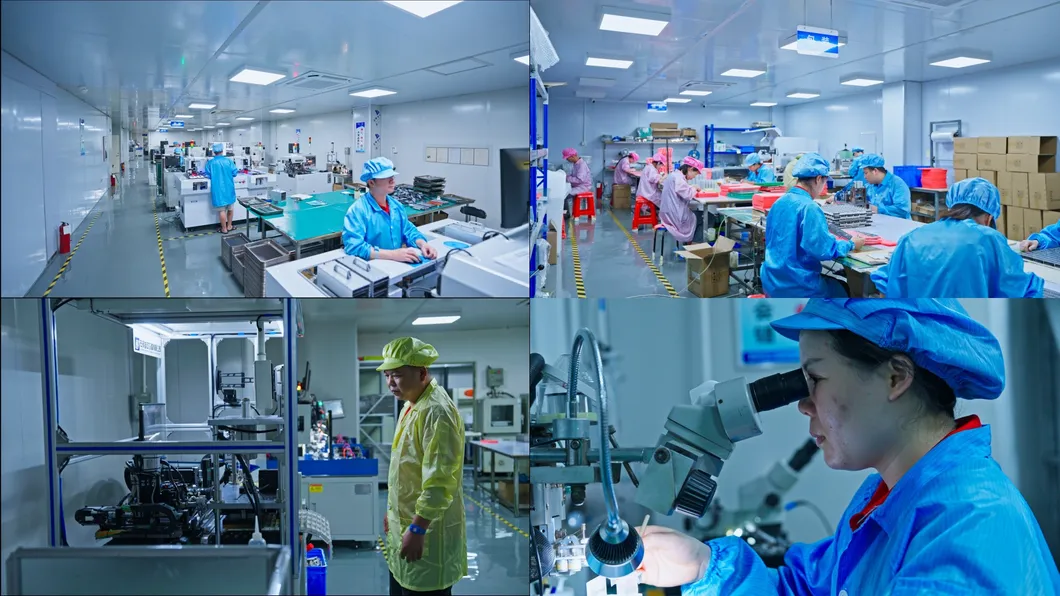

    Shenzhen Guangzhibao Technology Co., Ltd. (Marchio: Light-Bo) fondata nel 2006, un'azienda che integra R&S, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 Quality Management Systems. Con oltre 15 anni di esperienza OEM e ODM.
    LightBo si è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.

Display LED a 7 segmenti, display LED personalizzato, display LED numerico, display LED a matrice di punti,ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo del riscaldamento e del raffreddamento e così via.

FAQ (Domande frequenti)
Q1 Sei una società commerciale o un produttore?
A: Siamo produttori originali con oltre 20 anni di esperienza nei display LED optoelettronici.
Q2 Quali sono i tuoi prodotti principali?
A: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED di design personalizzato, barra luminosa a LED, LED a foro passante, LED SMD, retroilluminazione a LED e così via.
Q3 Qual è il tuo MOQ?
A: Il nostro MOQ è di 1000 pezzi, possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiori al nostro MOQ.
Q4 Prima di effettuare l'ordine, posso ottenere alcuni campioni per il test?
A: Sì. Possiamo fornire 5-10 campioni gratuiti per i tuoi test, ma le spese di trasporto saranno a carico del cliente.
Q5 Quanto tempo è il tuo tempo di consegna?
A: Tempi di consegna: circa 10-20 giorni; In base alla quantità dell'ordine e alle materie prime. Se hai un ordine urgente e abbiamo materie prime in stock,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
Q6 Quali sono i tuoi termini di pagamento?
A: Accettiamo bonifico bancario, T/T, Western Union e Paypal con piccole quantità. I dettagli dei metodi di pagamento possono essere negoziabili.
Q7 Puoi citarmi i prezzi FOB?
A: Sì. Possiamo citarti i prezzi basati sugli incoterms EXW, FOB, CIF, DDP.
Q8 Come posso ottenere il tuo catalogo e listino prezzi?
A: Sì. Per favore, facci sapere il tuo indirizzo e-mail o contattaci direttamente dal sito Web per il nostro catalogo e listino prezzi.
Q9 Posso negoziare i prezzi?
A: Sì, potremmo considerare sconti per ordini all'ingrosso.
Q10 Quanto costeranno le spese di spedizione?
A: Dipende dalle dimensioni della tua spedizione e dal metodo di spedizione.
Ti offriremo l'addebito come richiesto.
Q11 Puoi realizzare prodotti di design personalizzati?
A: Sì, il servizio OEM e ODM è disponibile. Possiamo personalizzare le dimensioni, il colore dei LED e le icone funzionali in base alle tue esigenze.
Q12 Se invio il mio progetto, puoi realizzarlo solo per me e non lo mostrerai a nessun altro?
A: Sì, non lo mostreremo né lo venderemo ad altri senza la tua autorizzazione.
Q13 Quali saranno i tempi di consegna dei campioni per i prodotti personalizzati?
A: I tempi di consegna dei campioni saranno di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo dai clienti.
Q14 Quali sono i metodi di spedizione?
A: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREA, VIA MARE ecc., puoi anche scegliere l'altro modo migliore per te.
Q15 Come garantisci la qualità dei tuoi prodotti?

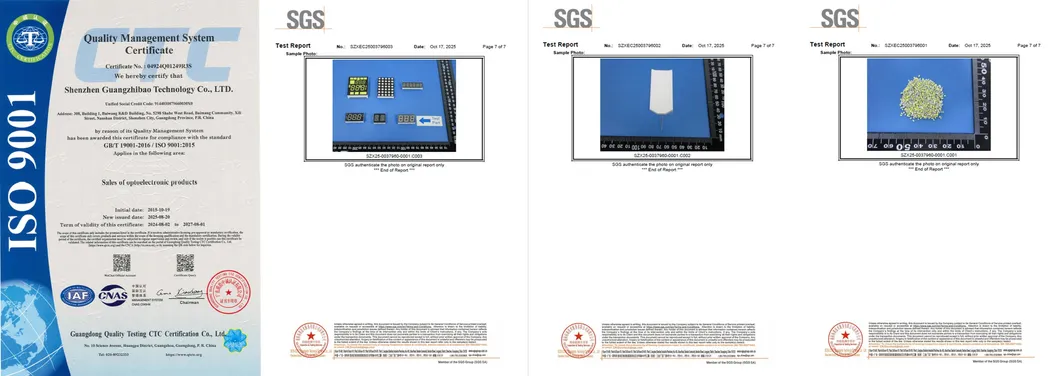

A: siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza, effettuiamo due test al 100% per tutti i nostri prodotti prima della spedizione.
