Display LED a catodo comune a 4 cifre a 7 segmenti per il regolatore del condizionatore d'aria

Display LED a catodo comune a 4 cifre a 7 segmenti per il regolatore del condizionatore d'aria

Marchio:	LIGHT-BO
Numero di modello:	LB5025LRJ1B
MOQ:	1000
Prezzo:	Negotiate
Condizioni di pagamento:	TT in anticipo
Capacità di approvvigionamento:	50000PCS/days

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001&RoHS

Documento:

Dimensione dello schermo:

Dimensioni personalizzate

Valutazione:

Polarità:

Catodo comune

Altezza della cifra:

14 mm

Colore del viso:

Segmento bianco faccia nera

Termine commerciale:

Display a sette segmenti a LED

Sistema:

Sistema operativo

Materiale del mobile:

Acciaio laminato a freddo

Mezzi di trasporto:

Oceano, aria, terra

Emissione di colore:

Rosso luminoso eccellente

Tutta la vita:

Più di 9 anni

Emissione di colore:

Rosso/verde/amber

Colore:

A colori (RGB)

Durata:

50000 ore

Marchio a LED:

Epistar

Driver Ic:

MBI5124

Colore LED:

/Red bianco

Dimensione del pacchetto:

78*19mm

Pixel:

Lunghezza d'onda:

462-465nm

Imballaggi particolari:

EPE+CARTON

Capacità di alimentazione:

50000PCS/days

Evidenziare:

Controller condizionatore Segment LED Display

Display a LED a 7 segmenti

Segment LED Display a catodo comune

Descrizione del prodotto

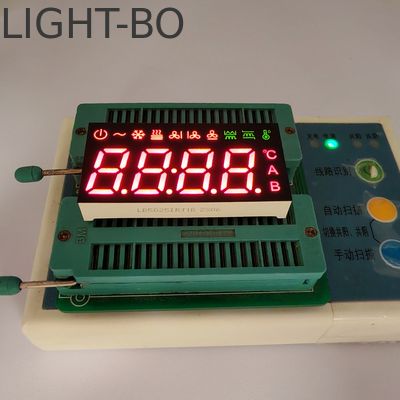

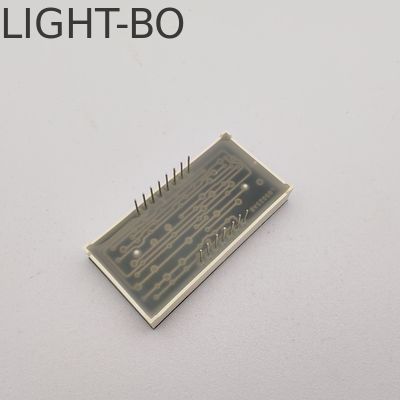

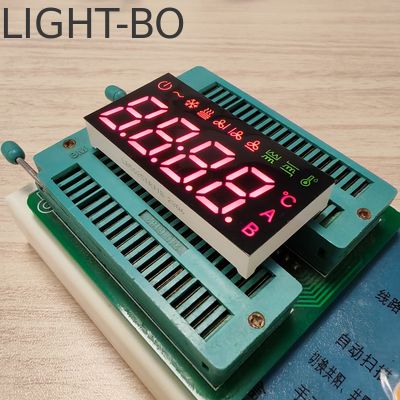

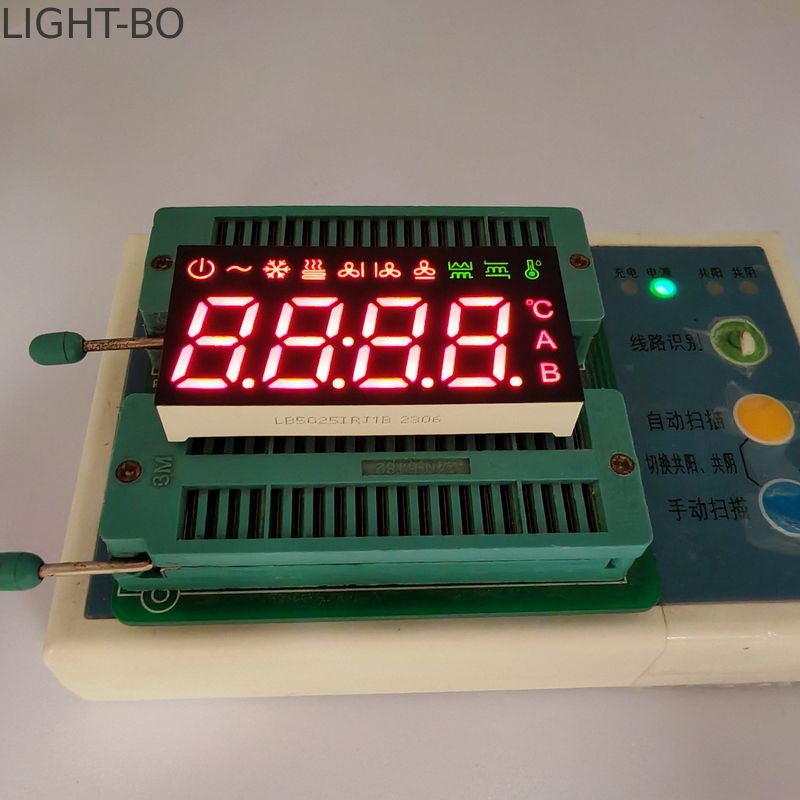

Display LED a 7 segment a catodo comune a 4 cifre per controller di climatizzatori

Panoramica del prodotto

Questo display LED a 7 segmenti a catodo comune a 4 cifre è progettato specificamente per i controller di climatizzatori, offrendo una leggibilità ottimale e prestazioni affidabili nelle applicazioni HVAC.

Caratteristiche del display

Altezza carattere: 14 mm (leggibilità ottimale)
Design compatto: 50*25*8 mm (L*W*H)
Configurazione polarità: catodo comune

Materiale e costruzione

Costruzione in resina epossidica bianca di alta qualità
Trattamento superficiale nero per un contrasto migliorato

Prestazioni ottiche

Tecnologia di illuminazione ultra-luminosa
Disponibile in colori ad alta visibilità: Rosso standard/Verde puro o spettro completo inclusi Rosso, Blu, Verde, Bianco, Ambra, Arancione, Giallo
Ampi angoli di visione
Basso consumo energetico
Eccellente resistenza ambientale

Specifiche complete

Dimensioni delle cifre disponibili da display compatti da 0,25" a grandi da 20"
Configurazioni: modelli da 1 a 6 cifre per adattarsi a varie applicazioni
Variazioni di segmento: modelli standard a 7 segmenti, migliorati a 14 segmenti e 16 segmenti per applicazioni alfanumeriche
Molteplici colori emessi: Rosso, Giallo-Verde, Verde, Blu, Giallo, Rosa, Bianco
Opzioni bicolore per un'indicazione visiva migliorata
Colori superficiali personalizzabili: Nero, Grigio o Rosso per adattarsi a diversi requisiti di progettazione

Parametri tecnici per codice colore

Verde Giallo - J/JU

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	30		40	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	569		574	nm

Ambra/Giallo - Y

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.5	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	585		595	nm

Arancione - F

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	600		605	nm

Rosso Super Luminoso - R

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	50		60	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	630		635	nm

Rosso Ultra Luminoso - UR

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	80		100	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	625		635	nm

Verde Puro

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.6		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		180	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	515		525	nm

Blu Ultra Luminoso - BH

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.8		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	460		465	nm

Bianco Ultra Luminoso - WH

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.8		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Temperatura colore LED	K	If=10mA	5500	20	6800	K
Coordinate cromatiche	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

Valori massimi assoluti (Ta=25ºC)

Parametro	Simbolo	Valori nominali	Unità
Corrente diretta (per chip)	Ipm	20	mA
Tensione inversa (per chip)	Vr	5	V
Dissipazione di potenza (per chip)	Pm	80	mW
Intervallo di temperatura operativa	Topr	-40~+85	ºC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
Temperatura di saldatura (≤3 secondi)	Th	260	ºC

Informazioni sul produttore

Shenzhen Guangzhibao Technology Co., Ltd. (MARCHIO: LIGHT-BO) è un fornitore leader di soluzioni OEM e ODM dal 2006. Con la certificazione ISO 9001:2015 e oltre 15 anni di esperienza, ci impegniamo per l'innovazione e la qualità superiore nella tecnologia dei display a LED.

Applicazioni

I nostri display a LED sono progettati per una perfetta integrazione in varie applicazioni, tra cui elettrodomestici, sistemi di monitoraggio della temperatura e dell'umidità, controller per frigoriferi, termostati e sistemi HVAC.

Certificazioni e strutture

Fiere aziendali

Spedizione e logistica

Domande frequenti

D1: Siete una società commerciale o un produttore?

R: Siamo produttori originali con oltre 20 anni di esperienza nei display a LED optoelettronici.

D2: Quali sono i vostri prodotti principali?

R: I nostri prodotti principali includono display a LED a 7 segmenti, display a LED SMD, display a matrice di punti a LED, display a LED a freccia, display a LED con design personalizzato, barre luminose a LED, LED through-hole, LED SMD e retroilluminazione a LED.

D3: Qual è il vostro MOQ?

R: Il nostro MOQ è di 1000 pezzi, ma accettiamo anche ordini di campioni e piccoli ordini con quantità inferiori al nostro MOQ.

D4: Posso ottenere campioni per test prima di effettuare un ordine?

R: Sì, possiamo fornire 5-10 campioni gratuiti per il test, ma il costo del trasporto sarà a carico del cliente.

D5: Quanto tempo è il vostro tempo di consegna?

R: Il tempo di consegna è solitamente di 10-20 giorni, a seconda della quantità dell'ordine e della disponibilità delle materie prime. Per ordini urgenti con materiali in magazzino, possiamo adattare la produzione per consegnare entro 7-10 giorni.

D6: Quali sono i vostri termini di pagamento?

R: Accettiamo bonifico bancario, T/T, Western Union e PayPal per piccoli importi. I metodi di pagamento sono negoziabili.

D7: Potete quotare prezzi FOB?

R: Sì, possiamo quotare prezzi basati sugli incoterms EXW, FOB, CIF e DDP.

D8: Come posso ottenere il vostro catalogo e listino prezzi?

R: Si prega di fornire il proprio indirizzo email o contattarci direttamente tramite il nostro sito web per il nostro catalogo e listino prezzi.

D9: Posso negoziare i prezzi?

R: Sì, potremmo considerare sconti per ordini all'ingrosso.

D10: Quanto saranno le spese di spedizione?

R: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo le spese su richiesta.

D11: Potete realizzare prodotti con design personalizzato?

R: Sì, sono disponibili servizi OEM e ODM. Possiamo personalizzare dimensioni, colori dei LED e icone funzionali in base alle vostre esigenze.

D12: Se invio il mio design, lo manterrete riservato?

R: Sì, non mostreremo né venderemo il tuo design ad altri senza la tua autorizzazione.

D13: Qual è il tempo di consegna del campione per i prodotti personalizzati?

R: Il tempo di consegna del campione è di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo da parte dei clienti.

D14: Quali metodi di spedizione utilizzate?

R: Solitamente spediamo tramite DHL, FEDEX, UPS, EMS, via aerea o via mare. Puoi scegliere il metodo che funziona meglio per te.

D15: Come garantite la qualità del prodotto?

R: In qualità di produttori certificati ISO 9001 con oltre 20 anni di esperienza, conduciamo due volte il 100% di test su tutti i prodotti prima della spedizione.
