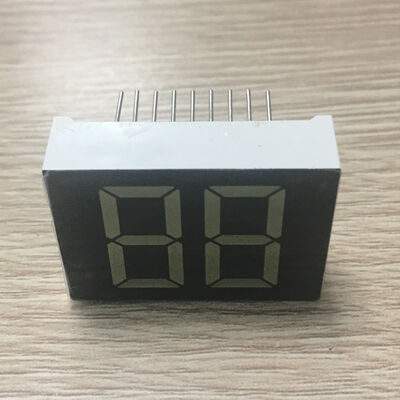

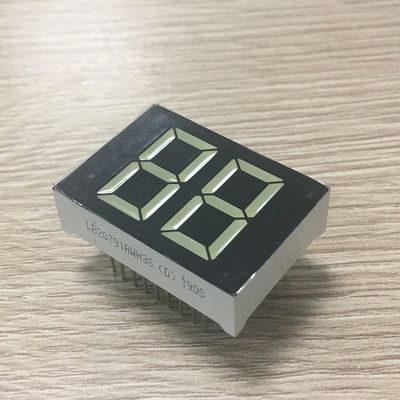

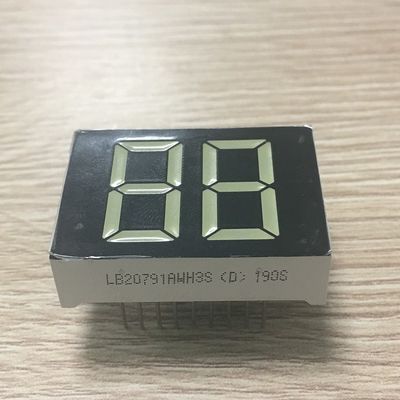

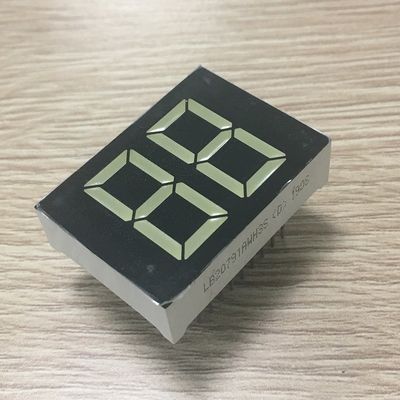

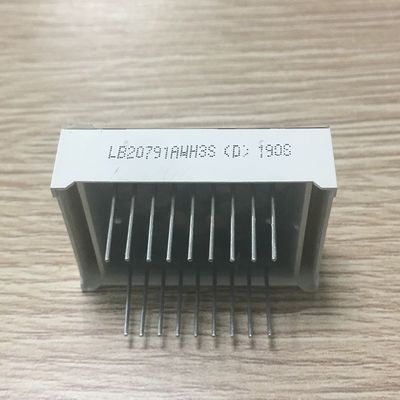

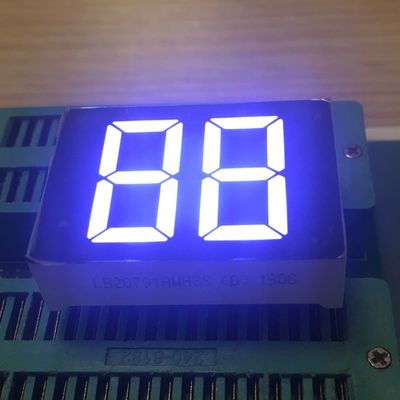

Display LED bianco ultra luminoso con anodo comune da 20 mm, 2 cifre, 7 segmenti, per scaldabagno digitale

Display LED a 7 segment, anodo comune, bianco ultra luminoso, 20mm, 2 cifre

• Display LED a 7 segmenti dual digit personalizzato

• Dimensioni esterne: 35,8*25,8*10mm

• Altezza cifra: 20mm (0,79 pollici)

• Polarità: anodo comune

• Segmenti gialli, superficie nera

• Colore di emissione: bianco ultra luminoso

• X / Y: 0,29-0,31

• Intensità luminosa: 120-140mcd

• Tensione diretta: 2,8-3,2V/led

• Corrente diretta: 5-10mA/led


• Alta intensità luminosa

• Basso consumo energetico

• Corrente estremamente bassa

• Prestazioni stabili

• Ampio angolo di visione

• Segmenti uniformi continui

• Lunga durata

• Rapida dissipazione del calore

• Compatibile con IC

• Facile assemblaggio

• Conforme a RoHS

• Valori massimi assoluti (Ta=25°C)

• Parametro	Simbolo	Valori	Unità
  Corrente diretta (per dado)	Ipm	20	mA
  Tensione inversa (per dado)	Vr	5	V
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C




  Codice: Giallo Verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm




  Codice: Ambra/Giallo - Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm




  Codice: Arancione - F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm




  Codice: Rosso Ultra Luminoso - R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm




  Codice: Rosso Ultra Luminoso - UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm




  Codice: Verde Puro - G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,6		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm




  Codice: Blu Ultra Luminoso - BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm




  Codice: Bianco Ultra Luminoso - WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

          Applicazioni:
         Ampiamente utilizzato per controller di temperatura e indicatori digitali, elettrodomestici, pannelli strumenti e così via.

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller frigoriferi, indicatori termostati, controllo riscaldamento e raffreddamento e così via


FAQ (Domande Frequenti)

D1 Siete una società commerciale o un produttore?
R: Siamo produttori originali con oltre 20 anni di esperienza nei display LED optoelettronici.
D2 Quali sono i vostri prodotti principali?
R: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED con design personalizzato, barre luminose LED, LED through-hole, LED SMD, retroilluminazioni LED e così via.
D3 Qual è il vostro MOQ?
R: Il nostro MOQ è di 1000 pezzi. Possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiore al nostro MOQ.
D4 Prima di effettuare un ordine, posso ricevere alcuni campioni per il test?
R: Sì. Possiamo fornire 5-10 campioni gratuiti per il vostro test, ma il costo del trasporto sarà a carico del cliente.
D5 Quanto tempo è il vostro tempo di consegna?
R: Tempo di consegna: circa 10-20 giorni; in base alla quantità dell'ordine e alle materie prime. Se avete un ordine urgente e abbiamo materie prime in magazzino,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
D6 Quali sono i vostri termini di pagamento?
R: Accettiamo bonifico bancario, T/T, Western Union e Paypal per piccoli importi. I dettagli dei metodi di pagamento sono negoziabili.
D7 Potete quotarmi i prezzi FOB?
R: Sì. Possiamo quotarvi i prezzi in base agli Incoterms EXW, FOB, CIF, DDP.
D8 Come posso ottenere il vostro catalogo e listino prezzi?
R: Sì. Vi preghiamo di comunicarci il vostro indirizzo email o di contattarci direttamente dal sito web per il nostro catalogo e listino prezzi.
D9 Posso negoziare i prezzi?
R: Sì, potremmo considerare sconti per ordini all'ingrosso.
D10 Quanto saranno le spese di spedizione?
R: Dipende dalle dimensioni della vostra spedizione e dal metodo di spedizione.
Vi offriremo il costo come richiesto.
D11 Potete realizzare prodotti con design personalizzato?
R: Sì, i servizi OEM e ODM sono disponibili. Possiamo personalizzare le dimensioni, il colore del LED e le icone funzionali in base alle vostre esigenze.
D12 Se invio il mio design, potete realizzarlo solo per me e non mostrarlo a nessun altro?
R: Sì, non lo mostreremo né lo venderemo ad altri senza la vostra autorizzazione.
D13 Quale sarà il tempo di consegna dei campioni per prodotti personalizzati?
R: Il tempo di consegna dei campioni sarà di circa 20-25 giorni lavorativi dopo la ricezione del costo dello stampo e l'approvazione del disegno dello stampo da parte dei clienti.
D14 Quali sono i metodi di spedizione?
 R: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREO, VIA MARE ecc., potete anche scegliere l'altro modo che è meglio per voi.
D15 Come garantite la qualità dei vostri prodotti?
R: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza. Effettuiamo test doppi al 100% per tutti i nostri prodotti prima della spedizione.
