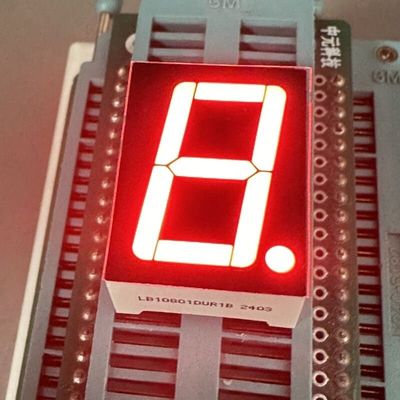

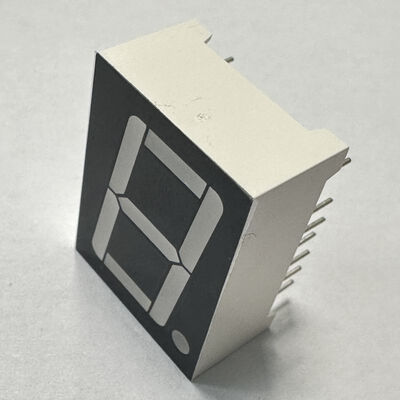

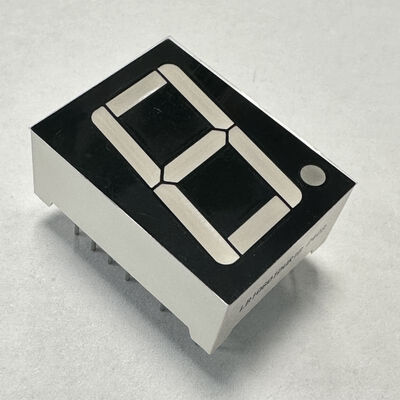

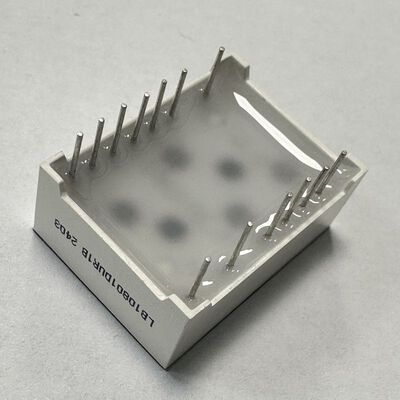

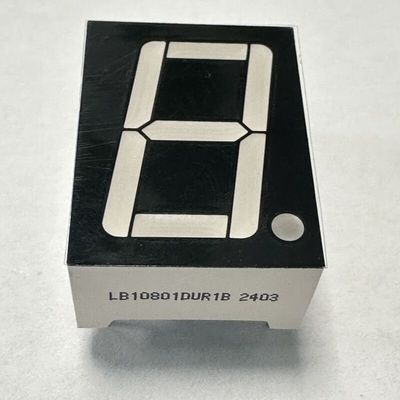

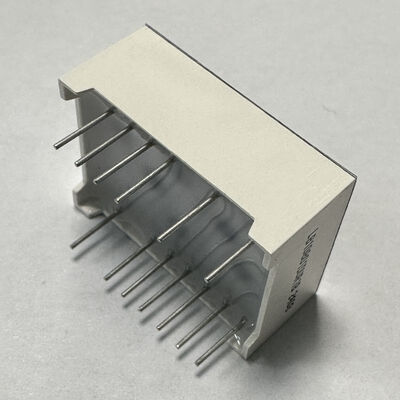

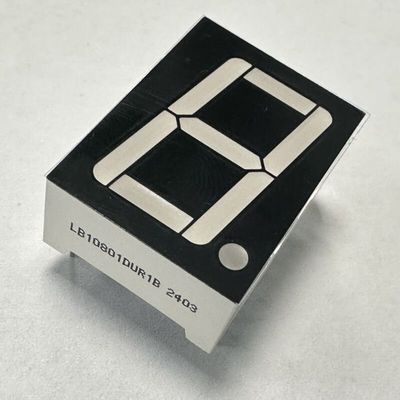

Display LED a 7 segmenti, cifra singola, rosso ultra brillante, 0.8 pollici, catodo comune, per indicatori digitali

Display LED a 7 segmenti, cifra singola, rosso ultra brillante, 0.8 pollici, catodo comune, per indicatori digitali

Marchio: LIGHT-BO
Numero di modello: LB10801DUR1B
MOQ: 1000 pezzi
Condizioni di pagamento: T/T, Western Union
Capacità di approvvigionamento: 100000 pezzi al giorno
Informazioni dettagliate
Luogo di origine:
Shenzhen, Cina
Certificazione:
ISO9001&ROHS
Altezza della cifra:
0,8 pollici (20,2 mm)
Dimensioni esterne:
18,6*25*10 mm
Polarità:
Catodo comune
Colore LED:
rosso ultra brillante
Applicazione:
Indicatore digitale
Certificazione:
RoHS
Tensione diretta:
1.8-2.2V/LED
Corrente diretta:
5-10 mA/led
Imballaggi particolari:
EPE+Cartone
Capacità di alimentazione:
100000 pezzi al giorno
Evidenziare:

Display LED a 7 segmenti a singola cifra

,

0Display a LED a 7 segmenti da 8 pollici

,

Display LED a catodo comune a 7 segmenti

Descrizione del prodotto

Display a segment LED a cifra singola rosso ultra brillante da 0,8 pollici a catodo comune per indicatori digitali


Specifiche chiave/Caratteristiche speciali:

  • Altezza del carattere: 0,8 pollici (20,2 mm)

  • Dimensioni esterne: 18,6*25*10 mm

  •  Catodo Comune

  • Rosso ultra brillante

  • Lunghezza d'onda: 620-625 nm

  • Intensità luminosa: 80-100 mcd

  • VF: 1,8-2,2 V

  • Corrente diretta: 5-10 mA

  • Colore superficie: nero

  • Certificato RoHS

  • Polarità: catodo comune

  • Tensione diretta (elevata emissione luminosa)

  • Alta efficienza

  • Basso consumo energetico

  • Corrente estremamente bassa

  • Luminosità distribuita uniformemente su ogni segmento

  • Dimensioni standard industriali

  • Offre un'eccellente affidabilità in condizioni di luce ambientale intensa

  • Realizzato con segmenti bianchi e superficie nera

  • Prestazioni stabili

  • Lunga durata

  • Facile assemblaggio

  • Compatibile con IC


Valori massimi assoluti (Ta=25ºC)

Parametro Simbolo Valori Unità
Corrente diretta (per chip) Ipm 20 mA
Tensione inversa (per chip) Vr 5 V
Dissipazione di potenza (per chip) Pm 80 mW
Intervallo di temperatura operativa Topr -40~+85 ºC
Intervallo di temperatura di stoccaggio Tstg -40~+85 ºC
Temperatura di saldatura (≤3 secondi) Th 260 ºC

Codice: Verde Giallo - J

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,4 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 30
40 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 569
574 nm

Codice: Ambra/Giallo - Y

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,5 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 60
80 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 585
595 nm

Codice: Arancione - F

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,4 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 60
80 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 600
605 nm

Codice: Rosso Super Brillante - R

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 50
60 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 630
635 nm

Codice: Rosso Ultra Brillante - UR

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 80
100 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 625
635 nm

Codice: Verde Puro - G

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,6
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
180 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 515
525 nm

Codice: Blu Ultra Brillante - BH

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,8
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
140 mcd
Larghezza dello spettro a metà valore △λ If=10mA
20
nm
Lunghezza d'onda If=10mA 460
465 nm

Codice: Bianco Ultra Brillante - WH

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,8
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
140 mcd
Temperatura colore LED K If=10mA 5500 20 6800 K
Coordinate cromatiche X/Y If=10mA 0,29,0,32
0,30,0,33 nm

Applicazioni dei prodotti

Customized Red /Green Dual Line 3 Digit 7 Segment LED Display Common Cathode for Temperature Controller 2

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller frigoriferi, indicatori termostati, controllo riscaldamento e raffreddamento e così via
