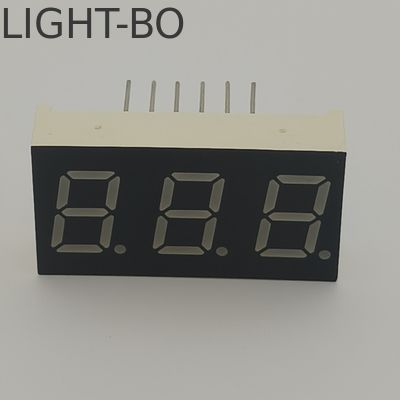

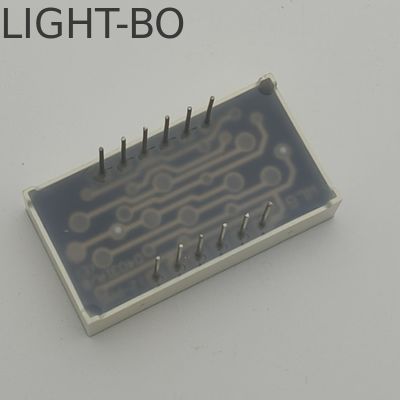

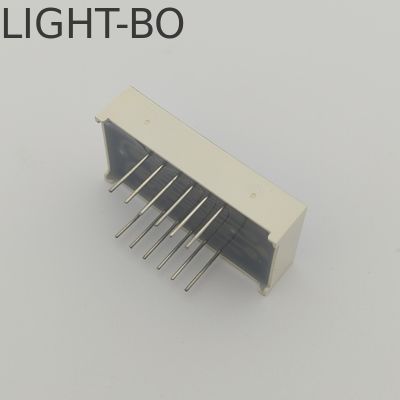

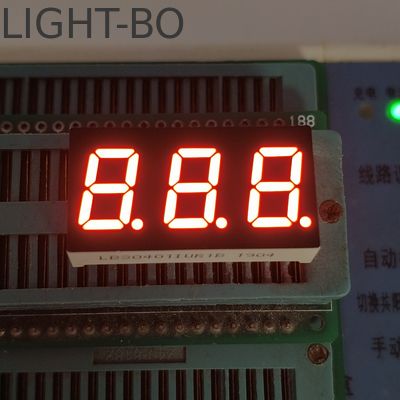

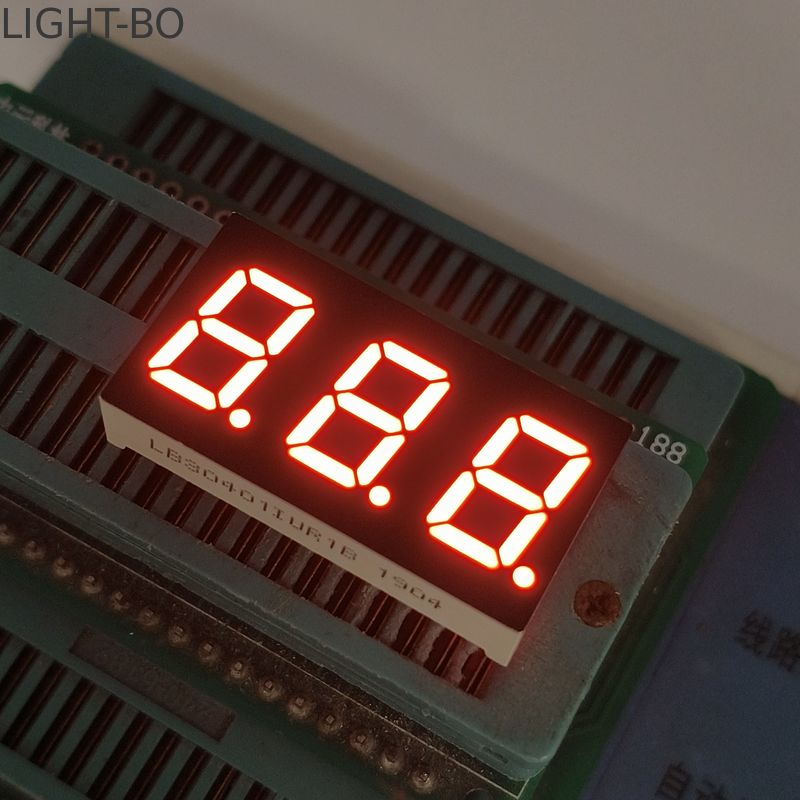

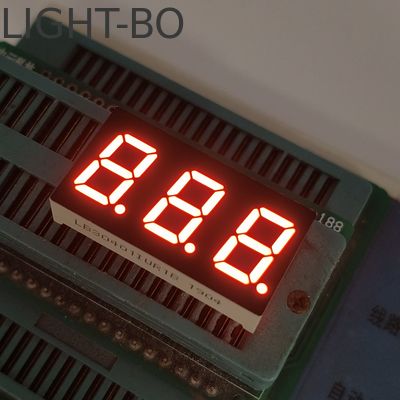

Display a LED a 7 segmenti a catodo comune a tre cifre

Applicazioni target

Apparecchiature audio e multimediali

Amplificatori e preamplificatori per livelli di volume e canali di ingresso

Lettori multimediali e streamer per numeri di traccia e tempo di riproduzione

Ricevitori radio per frequenza e stazioni preimpostate

Indicatori di strumenti e processi

Monitor di temperatura e umidità per letture ambientali

Indicatori di processo per conteggi di produzione e stato delle macchine

Caricabatterie per livelli di carica e stato di carica

Indicatori digitali generici

Strumenti di misurazione portatili inclusi termometri e calibri digitali

Dispositivi per la casa intelligente per interruttori, dimmer e indicatori di stato

• Valori massimi assoluti (Ta=25°C)

  Parametro	Simbolo	Valori	Unità
  Corrente diretta (per diodo)	Ipm	20	mA
  Tensione inversa (per diodo)	Vr	5	V
  Dissipazione di potenza (per diodo)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C



  Codice:Giallo Verde- J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm




  Codice:Ambra/Giallo -Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm




  Codice:Arancione -F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm




  Codice:Rosso Super Luminoso -R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm




  Codice:Rosso Ultra Luminoso -UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm




  Codice:Verde Puro -G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,6		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm


  Codice:Blu Ultra Luminoso -BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

•


• Codice:Bianco Ultra Luminoso -WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

•


    SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCHIO: LIGHT-BO) Fondata nel 2006, un'azienda che integra R&S, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 per i sistemi di gestione della qualità. Con oltre 15 anni di esperienza OEM e ODM.
    LIGHTBO si impegna a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e aumentare la competitività.


Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti,ampiamente utilizzati per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo riscaldamento e raffreddamento e così via


FAQ (Domande frequenti)
Q1 Siete una società commerciale o un produttore
R: Siamo produttori originali con oltre 20 anni di esperienza nei display LED optoelettronici.
Q2 Quali sono i vostri prodotti principali
R: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED personalizzati, barre luminose LED, LED through-hole, LED SMD, retroilluminazioni LED e così via.
Q3 Qual è il tuo MOQ
R: Il nostro MOQ è di 1000 pezzi. Possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiore al nostro MOQ.
Q4 Prima di effettuare un ordine, posso ricevere alcuni campioni per il test
R: Sì. Possiamo fornire 5-10 campioni gratuiti per il tuo test, ma il costo del trasporto sarà a carico del cliente.
Q5 Quanto tempo è il tuo tempo di consegna
R: Tempo di consegna: circa 10-20 giorni; in base alla quantità dell'ordine e alle materie prime. Se hai un ordine urgente e abbiamo materie prime in magazzino,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
Q6 Quali sono i tuoi termini di pagamento
R: Accettiamo bonifico bancario, T/T, Western Union e Paypal per piccoli importi. I dettagli dei metodi di pagamento sono negoziabili.
Q7 Potete quotarmi i prezzi FOB
R: Sì. Possiamo quotarti i prezzi in base agli Incoterms EXW, FOB, CIF, DDP.
Q8 Come posso ottenere il tuo catalogo e listino prezzi
R: Sì. Vi preghiamo di comunicarci il vostro indirizzo email o di contattarci direttamente dal sito web per il nostro catalogo e listino prezzi.
Q9 Posso negoziare i prezzi
R: Sì, potremmo considerare sconti per ordini all'ingrosso.
Q10 Quanto saranno le spese di spedizione
R: Dipende dalle dimensioni della spedizione e dal metodo di spedizione.
Ti offriremo il costo come richiesto.
Q11 Potete realizzare prodotti con design personalizzato
R: Sì, i servizi OEM/ODM sono disponibili. Possiamo personalizzare dimensioni, colore LED e icone funzionali in base alle tue esigenze.
Q12 Se invio il mio design, puoi realizzarlo solo per me e non mostrarlo a nessun altro
R: Sì, non lo mostreremo o venderemo ad altri senza la tua autorizzazione.
Q13 Quale sarà il tempo di consegna dei campioni per prodotti personalizzati
R: Il tempo di consegna dei campioni sarà di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo da parte dei clienti.
Q14 Quali sono i metodi di spedizione
 R: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREO, VIA MARE ecc., puoi anche scegliere un altro modo che sia il migliore per te.
Q15 Come garantite la qualità dei vostri prodotti
R: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza. Effettuiamo un doppio test al 100% per tutti i nostri prodotti prima della spedizione.
