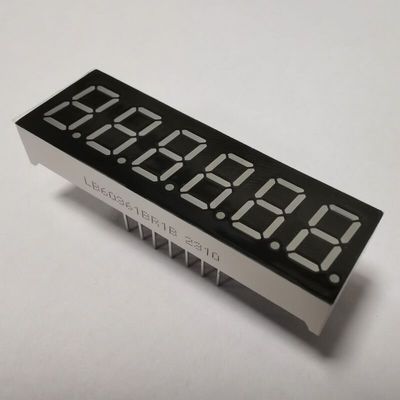

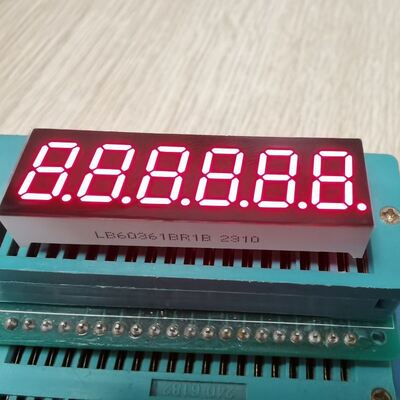

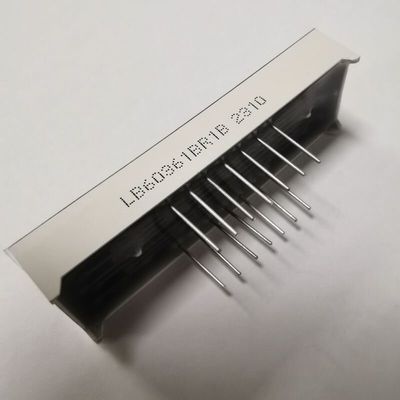

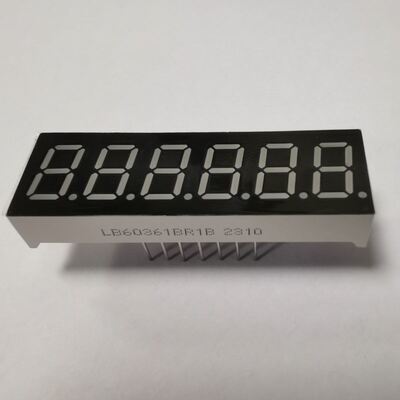

Display LED a 7 segmenti a 6 cifre per il timer di conto alla rovescia digitale

• Altezza cifra: 9,2 mm (0,36 pollici)
  Dimensioni esterne: 43,5 x 14,0 x 7 mm - Compatto ed efficiente
  • Design ad anodo comune
  • Realizzato con segmenti bianchi, superficie nera per un contrasto ottimale
  • Lunghezza d'onda: 630-635 nm
  Intensità luminosa: 50-60 MCD per una chiara visibilità
  Tensione diretta: 1,8-2,2 V/LED
  • Corrente diretta: 5-10 mA/LED
  Colori di emissione personalizzati: rosso, blu, giallo verde, verde puro, ambra, arancione, giallo e bianco

•
  • Elevata intensità luminosa e affidabilità impareggiabile
  • Efficiente dal punto di vista energetico con basso consumo di energia
  • Assorbimento di corrente estremamente basso per una maggiore efficienza
  • Basso costo di sviluppo per soluzioni economiche
  • Offre prestazioni stabili ogni volta
  • Segmenti uniformi continui per una visualizzazione coerente
  • Lunga durata che garantisce durata e prestazioni
  • Facile assemblaggio per una rapida installazione
  • Compatibile con IC per una perfetta integrazione
  • Certificato: conforme a RoHS

  Applicazione: ampiamente utilizzato per pannelli di strumentazione, elettrodomestici, indicatori digitali di temperatura/umidità e così via.

•

Parametri del prodotto

Valori massimi assoluti (Ta=25ºC)

​

Parametro	Simbolo	Valori	Unità
Corrente diretta (per chip)	Ipm	20	mA
Tensione inversa (per chip)	Vr	5	V
Dissipazione di potenza (per chip)	Pm	80	mW
Intervallo di temperatura operativa	Topr	-40~+85	ºC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
Temperatura di saldatura (≤3 secondi)	Th	260	ºC

​Codice: Giallo Verde - J

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1,8		2,4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	30		40	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	569		574	nm

​Codice: Ambra/Giallo - Y

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1,8		2,5	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	585		595	nm

​Codice: Arancione - F

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1,8		2,4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	600		605	nm

​Codice: Rosso Super Luminoso - R

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1,8		2,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	50		60	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	630		635	nm

​Codice: Rosso Ultra Luminoso - UR

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1,8		2,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	80		100	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	625		635	nm

​Codice: Verde Puro - G

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2,6		3,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		180	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	515		525	nm

​Codice: Blu Ultra Luminoso - BH

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2,8		3,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Larghezza dello spettro a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	460		465	nm

​Codice: Bianco Ultra Luminoso - WH

​

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2,8		3,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Temperatura colore LED	K	If=10mA	5500	20	6800	K
Coordinate cromatiche	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

​
SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (MARCHIO: LIGHT-BO) Fondata nel 2006. Un'azienda pioniera nella ricerca e sviluppo, produzione e vendita di display LED optoelettronici. Certificata ISO 9001:2015 Sistemi di Gestione della Qualità. Con oltre 15 anni di esperienza OEM e ODM.
LIGHTBO si dedica a offrire soluzioni personalizzate di alta qualità ed economiche, consentendo ai clienti di ridurre i costi e aumentare la competitività.

Applicazioni dei prodotti

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, Utilizzato ampiamente in elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, termostati e controlli di riscaldamento e raffreddamento, tra gli altri.

Certificazioni

Panoramica dell'ufficio e della fabbrica

Fiere aziendali

SERVIZI DI SPEDIZIONE

FAQ (Domande frequenti)

D1 Siete una società commerciale o un produttore?
R: Siamo un produttore originale con oltre 20 anni di esperienza nei display LED optoelettronici.
D2 Quali sono i vostri prodotti principali?
R: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED con design personalizzato, barre luminose LED, LED a foro passante, LED SMD, retroilluminazione LED e così via.
D3 Qual è il vostro MOQ?
R: Il nostro MOQ è di 1000 pezzi. Possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiore al nostro MOQ.
D4 Prima di effettuare un ordine, posso ricevere alcuni campioni per il test?
R: Sì. Possiamo fornire 5-10 campioni gratuiti per il tuo test, ma il costo del trasporto sarà a carico del cliente.
D5 Quanto tempo è il vostro tempo di consegna?
R: Tempo di consegna: circa 10-20 giorni; in base alla quantità dell'ordine e alle materie prime. Se hai un ordine urgente e abbiamo materie prime in magazzino,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
D6 Quali sono i vostri termini di pagamento?
R: Accettiamo bonifico bancario, T/T, Western Union e Paypal per piccoli importi. I dettagli dei metodi di pagamento sono negoziabili.
D7 Potete quotarmi i prezzi FOB?
R: Sì. Possiamo quotarti i prezzi in base agli Incoterms EXW, FOB, CIF, DDP.
D8 Come posso ottenere il vostro catalogo e listino prezzi?
R: Sì. Vi preghiamo di comunicarci il vostro indirizzo email o di contattarci direttamente dal sito web per il nostro catalogo e listino prezzi.
D9 Posso negoziare i prezzi?
R: Sì, potremmo considerare sconti per ordini all'ingrosso.
D10 Quanto saranno le spese di spedizione?
R: Dipende dalle dimensioni della spedizione e dal metodo di spedizione.
Ti offriremo il costo come richiesto.
D11 Potete realizzare prodotti con design personalizzato?
R: Sì, i servizi OEM e ODM sono disponibili. Possiamo personalizzare le dimensioni, il colore del LED e le icone funzionali in base alle tue esigenze.
D12 Se invio il mio design, potete realizzarlo solo per me e non mostrarlo a nessun altro?
R: Sì, non lo mostreremo né lo venderemo ad altri senza la tua autorizzazione.
D13 Quale sarà il tempo di consegna dei campioni per i prodotti personalizzati?
R: Il tempo di consegna dei campioni sarà di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo da parte dei clienti.
D14 Quali sono i metodi di spedizione?
R: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREO, VIA MARE ecc., puoi anche scegliere l'altro modo che è meglio per te.
D15 Come garantite la qualità dei vostri prodotti?
R: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza. Effettuiamo test doppi al 100% per tutti i nostri prodotti prima della spedizione.
