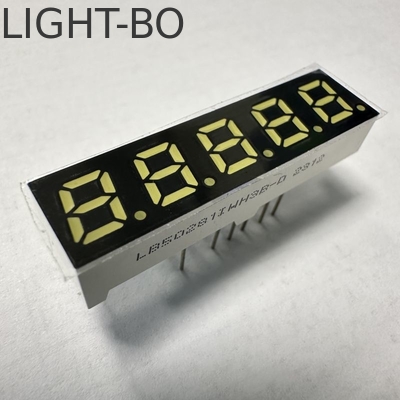

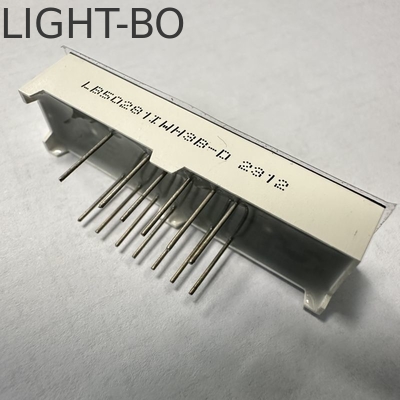

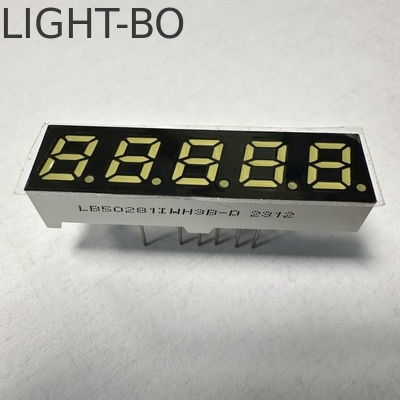

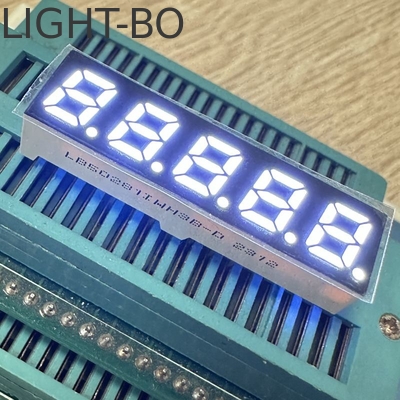

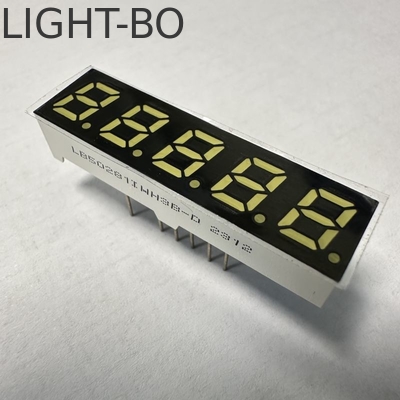

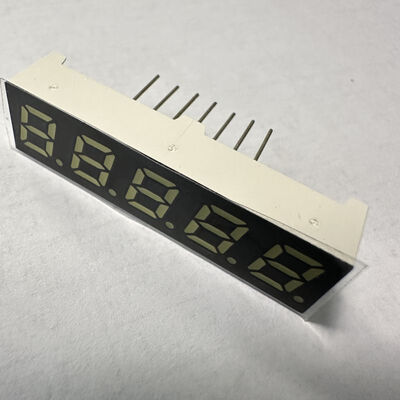

Display a LED a 5 cifre 7 mm 7 segmenti Anodo comune Bianco ultra luminoso per convertitore di frequenza

Display a LED a 5 cifre 7 mm 7 segmenti Anodo comune Bianco ultra luminoso per convertitore di frequenza

• Specificità:

• Display:Display a 5 cifre, da 0,28 pollici a 7 segmenti

• Altezza del personaggio:7 mm (0,28 pollici)

• Dimensioni esterne:38.6*10,2*8 mm

• segmenti bianchi superficie nera

• ConANODE comune

• Emittente di colore:Bianco ultra luminoso

• Intensità luminosa: 120-160 mcd

• Voltaggio in avanti: 2,8-3,2 V/LED

• Corrente in avanti: 5-10mA/LED

• Colori: rosso, blu, giallo verde, verde puro, ambra, arancione e bianco puro

• Valori massimi assoluti ((Ta=25oC)

  Parametro	Il simbolo	Classificazione	Unità
  Corrente in avanti (per dado)	Ipm	20	mA
  Voltaggio inverso (per dado)	V.R.	5	V.
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura di esercizio	Topr	-40~+85	oC
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
  Temperatura di saldatura ((≤ 3 secondi)	- Sì.	260	oC



  Codice: giallo-verde-J

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	30		40	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	569		574	nm



  Codice:Ambra/Giallo -Y

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	585		595	nm



  Codice:Arancione -F

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	600		605	nm



  Codice: Super Rosso Brillante -R

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	50		60	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	630		635	nm



  Codice:Ultra Bright Red - UR

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	80		100	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	625		635	nm



  Codice:Verde puro -G

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		180	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	515		525	nm



  Codice:BH-Ultra Bright Blue

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	460		465	nm



  Codice:Ultra Bright White -WH

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
  Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

• Alta intensità luminosa e affidabilità

• Basso consumo energetico

• Corrente estremamente bassa

• Prestazioni stabili

• Lunga durata di vita

• Facile da assemblare

• IC compatibile

• Rispetto della RoHS

•

• Applicazioni:

• Ampiamente utilizzato per pannelli strumenti, elettrodomestici, indicatori digitali, display di orologi a led e set-top box, ecc.
