Display a LED a 7 segmenti con catodo comune

Display LED a singolo digit da 0,4 pollici (10,16 mm) a 7 segmenti a catodo comune rosso ultra luminoso per indicatori di bilance digitali

Panoramica del prodotto
Presentazione del display LED a 7 segmenti a singolo digit da 0,4 pollici (10,16 mm) rosso ultra luminoso a catodo comune: una soluzione numerica di precisione su misura per indicatori di bilance digitali e display di cifre compatti. Progettato per dare priorità alla leggibilità, alla durata e all'efficienza dello spazio, questo modulo a singolo digit eccelle nel mostrare i valori di peso (ad esempio, da “0” a “9” per grammi, chilogrammi o libbre) in scenari di pesatura commerciali e domestici, dalle bilance da cucina alle bilance industriali per pacchi.
L'altezza dei caratteri di 0,4 pollici (10,16 mm) garantisce chiarezza da 0,5 a 1,5 metri (distanza di visualizzazione tipica della bilancia), mentre il fattore di forma ultra compatto di 9,8×18,7×5,1 mm si adatta perfettamente ai pannelli delle bilance a più cifre (ad esempio, 4 display combinati per “123,4 g”). I segmenti bianchi su una superficie nera aumentano il contrasto con la luce rossa ultra brillante, garantendo la visibilità anche in condizioni di luce ambientale intensa (ad esempio, aree di cassa dei supermercati, cucine illuminate dal sole). Con polarità a catodo comune, basso consumo energetico e conformità RoHS, bilancia affidabilità, efficienza energetica e standard di sicurezza globali, ideale per il funzionamento 24 ore su 24, 7 giorni su 7 delle bilance.

Valori massimi assoluti (Ta=25ºC)

Codice: Rosso ultra luminoso -UR

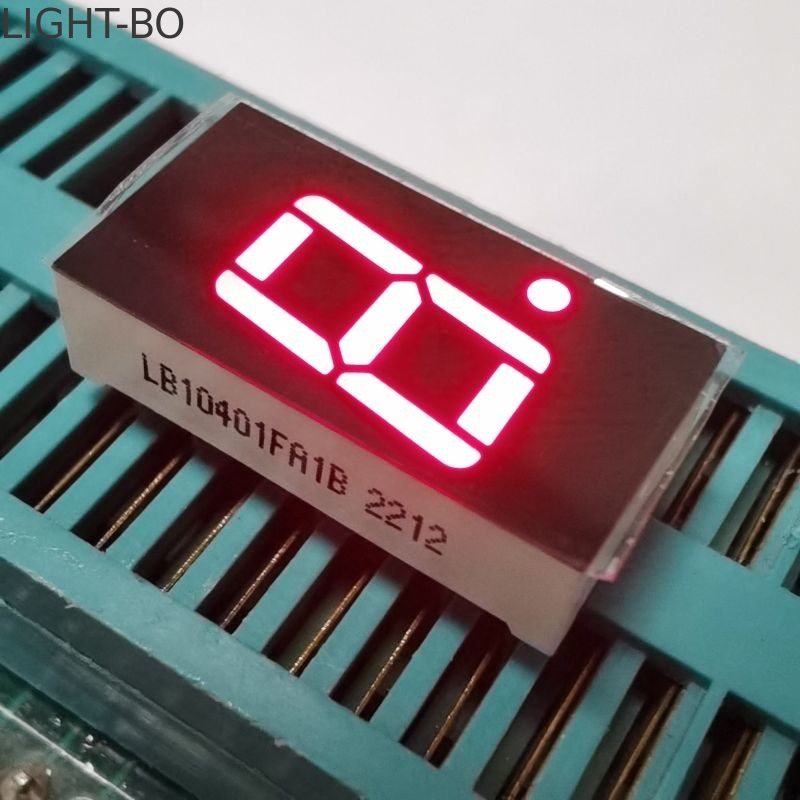

Immagine principale​

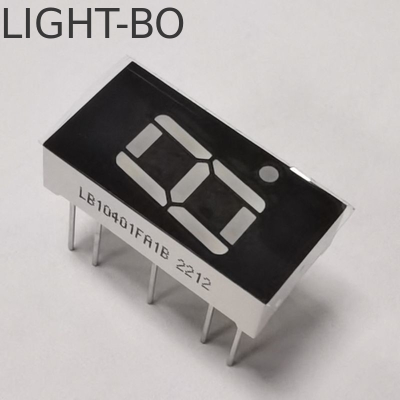

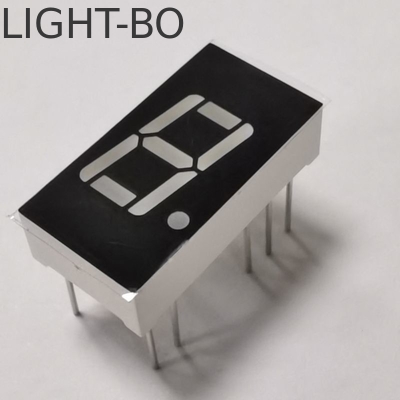

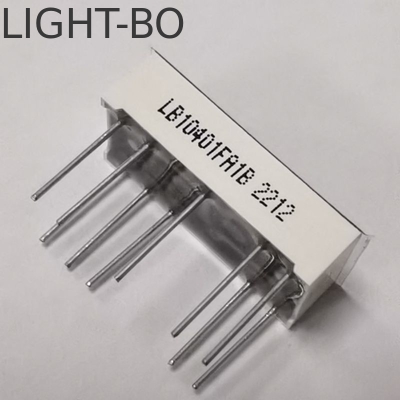

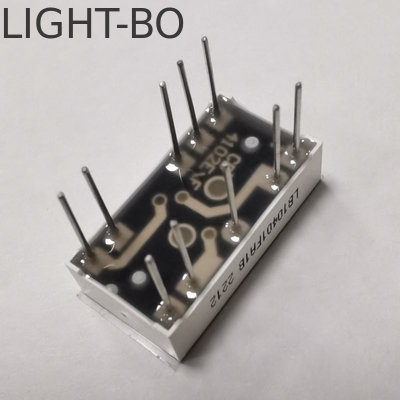

Immagine di dettaglio

Caratteristiche principali (ottimizzate per bilance)
1. Visibilità superiore per le letture del peso
Illuminazione rossa ultra brillante (80-90 mcd): La luce rossa taglia la luce ambientale intensa (luci fluorescenti dei negozi, luce solare) per garantire che le cifre del peso siano nitide e leggibili, fondamentale per una pesatura accurata (ad esempio, evitare errori nelle bilance della spesa o nelle misurazioni di cottura domestiche).
Segmenti bianchi su superficie nera: L'alto contrasto elimina l'abbagliamento e assicura che ogni segmento (ad esempio, la barra superiore di “8,”, la barra inferiore di “6”) sia distinto, impedisce la lettura errata delle cifre (ad esempio, confondere “3” con “8”) che potrebbe portare a errori di calcolo del peso.
Altezza caratteri 10,16 mm: Bilancia leggibilità e compattezza, abbastanza grande da distinguere piccoli incrementi di peso (ad esempio, “1 g” contro “2 g”) ma abbastanza piccolo da adattarsi a 3–5 cifre in un pannello di bilancia stretto.
2. Efficienza dello spazio e facile da integrare
Dimensioni ultra compatte (9,8×18,7×5,1 mm): Progettato per layout di bilance a più cifre, è possibile impilare più display orizzontalmente (ad esempio, 4 display per “1200 g”) senza sprecare spazio, ideale per bilance sottili e portatili (ad esempio, bilance da viaggio tascabili) o modelli da banco con spazio limitato sul pannello.
Polarità a catodo comune: Funziona con circuiti integrati driver di bilance standard (ad esempio, TM1637, HT1621) e semplifica la progettazione del circuito per i produttori di bilance e supporta una perfetta integrazione con i moduli di rilevamento del peso (ad esempio, celle di carico).
Facile assemblaggio: Compatibile con il montaggio su PCB e le linee di produzione automatizzate, le bilance possono essere prodotte in serie in modo efficiente, riducendo i costi di manodopera e garantendo un allineamento coerente del display (fondamentale per le letture a più cifre).
3. Prestazioni affidabili per scenari di pesatura
Funzionamento stabile in ambienti variabili: Resiste alle fluttuazioni di temperatura (0°C–50°C, tipico per negozi/cucine) e alle vibrazioni minori (ad esempio, posizionamento di oggetti sulla bilancia), mantenendo una luminosità uniforme dei segmenti, senza sfarfallio durante gli aggiornamenti del peso.
Lunga durata (oltre 50.000 ore): I chip LED di alta qualità corrispondono alla durata di servizio di 5–8 anni della maggior parte delle bilance, riducendo i costi di manutenzione e sostituzione (fondamentale per le bilance commerciali utilizzate per più di 8 ore al giorno).
Basso consumo energetico (10–15 mA/LED): minimizza l'assorbimento di energia, rendendolo ideale per bilance portatili a batteria (ad esempio, bilance per bagagli), prolunga la durata della batteria del 25% rispetto ai display a corrente più elevata, riducendo il fastidio per l'utente di ricariche frequenti.
4. Versatilità e conformità
Opzioni multicolore: Oltre al rosso ultra brillante, scegli tra blu (estetica moderna), verde (design ecologico), bianco, ambra o arancione, flessibile per l'identità del marchio (ad esempio, bianco per bilance da cucina premium) o segnali funzionali (ad esempio, rosso per avvisi di “sovrappeso”).
Design personalizzabile: Supporta specifiche specifiche del cliente (ad esempio, dimensioni dei segmenti modificate, luminosità regolata o fattori di forma personalizzati) per adattarsi a modelli di bilance unici (ad esempio, bilance industriali per impieghi gravosi o mini bilance per gioielli).
Conforme a RoHS: Privo di piombo, mercurio e altre sostanze nocive, soddisfa gli standard di sicurezza globali per l'elettronica di consumo e commerciale, garantendo la conformità in mercati come Europa, Nord America e Asia.

Specifiche tecniche

Applicazioni
Sebbene ottimizzato per indicatori di bilance digitali, questo display eccelle anche in:
Apparecchiature audio: Indicatori del livello del volume (ad esempio, “5” per volume medio) o display del numero di traccia.
Pannelli strumenti: Letture numeriche compatte per monitor di tensione (ad esempio, “12 V”), manometri (ad esempio, “2 MPa”) o sensori di temperatura (ad esempio, “25°C”).
Indicatori di cifre generali: Timer per il conto alla rovescia (ad esempio, “3” per 3 secondi), spie di stato degli elettrodomestici (ad esempio, “1” per “acceso”) o numeri di selezione dei distributori automatici.
Dispositivi commerciali: Tasti numerici del registratore di cassa, display dell'ora del parchimetro o attrezzature per il fitness (ad esempio, “8” per il livello di allenamento).

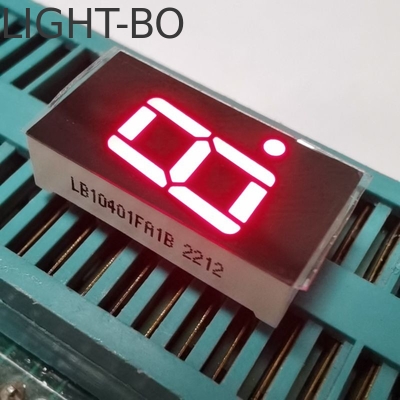

Immagine dell'applicazione

Perché scegliere questo display per le bilance?
Chiarezza della lettura del peso: La luce rossa ultra brillante e l'alto contrasto garantiscono un riconoscimento accurato delle cifre, evitando costosi errori di pesatura in ambienti commerciali.
Design salvaspazio: Le dimensioni compatte consentono layout a più cifre in bilance sottili, senza sacrificare la leggibilità.
Efficienza della batteria: Il basso consumo energetico prolunga la durata delle bilance portatili, fondamentale per gli utenti che viaggiano con bilance per bagagli o utilizzano bilance da cucina lontano dalle prese.
Durata di livello commerciale: Lunga durata e prestazioni stabili gestiscono l'uso 24 ore su 24, 7 giorni su 7 in negozi o fabbriche, riducendo i tempi di inattività per la manutenzione.
Personalizzabile: Supporta design su misura per adattarsi a modelli di bilance unici, dalle mini bilance per gioielli alle bilance industriali per impieghi gravosi.

Informazioni su ordini e logistica
Quantità minima ordinabile (MOQ): 500 pezzi per i modelli standard rosso ultra brillante; 1.000 pezzi per configurazioni personalizzate.
Imballaggio: EPE antistatico + cartone (ogni display è avvolto singolarmente per proteggere segmenti e pin durante la spedizione).
Tempi di consegna: 5–7 giorni per i modelli standard; 10–14 giorni per i design personalizzati (dall'approvazione delle specifiche).
Trasporto: Espresso (FedEx/DHL per ordini di prototipi urgenti), Aereo (spedizioni di medio volume), Oceano (produzioni di massa per produttori di bilance).
