Dettagli:
|
| colore: | Bianco/rosso luminoso/verde/ambra | Dimensioni esterne: | 57*36*8mm |
|---|---|---|---|
| Altezza della cifra: | 18mm/11mm | Polarità: | Anodo comune |
| Nome: | il segmento 7 ha condotto l'esposizione | Applicazione: | Controllo della temperatura |
| Evidenziare: | esposizione di LED di segmento 80mW 7,Esposizione di LED di segmento quadro portastrumenti 7,4 esposizione di segmento delle cifre 7 |
||

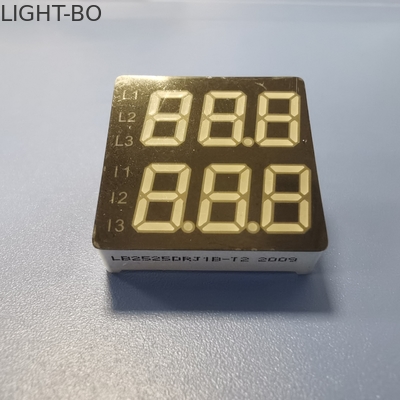

Le cifre doppie ultra bianche/ultra verdi delle linee 4 + 4 hanno personalizzato l'esposizione di LED di 7 segmenti per il quadro portastrumenti
Dettaglio rapido delle esposizioni di LED di segmento
1. Possiamo fornirvi tutti i tipi di esposizione di LED di 7 segmenti:
--- Dimensione della cifra: da 0,25" a 16"
--- Cifra Numer: 1, 2, 3, 4, 5 e 6 cifre
2. Segmento: segmento 7 segmento e 16 sia disponibile
3. Colore d'emissione disponibile: Rosso, verde, blu, giallo, ambrato, bianco, bicolore
4. Colore di superficie disponibile: nero, grigio o rosso
5. Colore della lente: bianco o stessi dell'emettendo colore
Codice: Verde puro
| Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
| Tensione di andata | Vf | If=20mA | 3,0 | 3,5 | V | |
| Tensione inversa | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Dispositivo di venipunzione | If=20mA | 200 | 220 | mcd | |
| Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
| Lunghezza d'onda | Dλ | If=20mA | 525 | 530 | nanometro |
Codice: Bianco ultra luminoso
| Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
| Tensione di andata | Vf | If=20mA | 2,8 | 3,6 | V | |
| Tensione inversa | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Dispositivo di venipunzione | If=20mA | 100 | 120 | mcd | |
| Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro |
Codice: Rosso luminoso
| Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
| Tensione di andata | Vf | If=20mA | 1,8 | 2,2 | V | |
| Tensione inversa | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Dispositivo di venipunzione | If=20mA | 25 | 35 | mcd | |
| Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
| Lunghezza d'onda | Dλ | If=20mA | 625 | 635 | nanometro |
Codice: Verde giallo
| Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
| Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
| Tensione inversa | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | 40 | mcd | |
| Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
| Lunghezza d'onda | Dλ | If=20mA | 569 | 574 | nanometro |
Codice: Ambra
| Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
| Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
| Tensione inversa | Vr | Ir=10uA | 5 | V | ||
| Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | mcd | ||
| Spettro con di di dimezzamento | △λ | If=20mA | 30 | nanometro | ||
| Lunghezza d'onda | Dλ | If=20mA | 585 | 595 | nanometro |
Valutazioni massime assolute (Ta=25℃)
| Parametro | Simbolo | Valutazioni | Unità |
| Corrente di andata (per dadi) | IPM | 20 | mA |
| Tensione inversa (per dadi) | Vr | 5 | V |
| Dissipazione di potere (per dadi) | Pm | 80 | Mw |
| Gamma di temperatura di funzionamento | Topr | -40~+120 | ℃ |
| Gamma di temperature di stoccaggio | Tstg | -40~+120 | ℃ |
| Temperatura della lega per saldatura (sec 3) | Th | 260 | ℃ |
Vita di lavoro 100,000hours, valutazione massima assoluta del LED a Ta=25℃
Caratteristica delle esposizioni di LED di segmento
