Dettagli:
|
Termine commerciale: | Display a 7 segmenti del LED | dimensione esterna: | 54*46*6MM |
---|---|---|---|
Polarità: | Anodo comune | Emissione del colore: | Bianco/rosso ultra luminoso/giallo |
Garanzia: | un anno | Applicazione: | Veicolo elettrico del motociclo |
Evidenziare: | Display a 7 segmenti elettrico del motociclo LED,display a 7 segmenti di 80mW LED,il segmento 120mcd sette ha condotto |

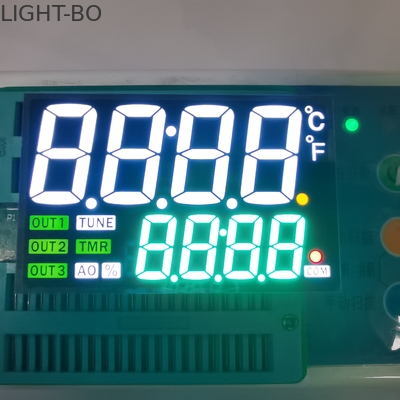

Modulo bianco/rosso/di giallo su misura 7 segmento di LED dell'esposizione per il veicolo elettrico del motociclo
Caratteristiche:
Modulo principale su ordinazione dell'esposizione
Dimensioni esterne: 54*46*6MM
Anodo comune
Fronte bianco di segmento giallo con il film
/red/yellow bianco ultra luminoso
Emissione dei colori: disponibile nel verde rosso, blu, giallo, nel verde puro, nel bianco puro, nell'ambra ed in arancia
Codice: Bianco ultra luminoso
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 2,8 | 3,6 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 100 | 120 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro |
Codice: Rosso luminoso
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,2 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 25 | 35 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 625 | 635 | nanometro |
Codice: Verde giallo
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | 40 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 569 | 574 | nanometro |
Codice: Ambra
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | mcd | ||
Spettro con di di dimezzamento | △λ | If=20mA | 30 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 585 | 595 | nanometro |
Valutazioni massime assolute (Ta=25℃)
Parametro | Simbolo | Valutazioni | Unità |
Corrente di andata (per dadi) | IPM | 20 | mA |
Tensione inversa (per dadi) | Vr | 5 | V |
Dissipazione di potere (per dadi) | Pm | 80 | Mw |
Gamma di temperatura di funzionamento | Topr | -40~+120 | ℃ |
Gamma di temperature di stoccaggio | Tstg | -40~+120 | ℃ |
Temperatura della lega per saldatura (sec 3) | Th | 260 | ℃ |
Vita di lavoro 100,000hours, valutazione massima assoluta del LED a Ta=25℃
Applicazione delle esposizioni di LED di segmento
-- Quadri portastrumenti o dell'audio attrezzatura;
-- Generale che usando per gli indicatori digitali;
-- Prodotti di multimedia;
-- Esposizione di tasso di cambio della Banca;
-- Esposizione dell'orologio del LED;
-- Esposizione per la stazione di servizio ed altre varie aree di esposizione di attrezzatura/macchina.
Vantaggi:
Alte intensità luminosa ed affidabilità
Basso consumo energetico
Estremamente - in basso corrente
Prestazione stabile
Durata della vita lunga
Facile da assemblare
IC compatibile
Raduno RoHS compiacente
