Display LED a 7 segment a catodo comune da 0,36 pollici a 3 cifre per applicazioni domestiche

Display LED a 7 segment a catodo comune da 0,36 pollici a 3 cifre per applicazioni domestiche

Marchio: Light Bo
Numero di modello: LB30361LY0B
MOQ: 1000
Prezzo: Negotiate
Condizioni di pagamento: T/T
Capacità di approvvigionamento: 50000 PCS/day
Informazioni dettagliate
Luogo di origine:
Shenzen, Cina
Certificazione:
ISO9001&RoHS
Pacchetto_type:
DIP o SMD
Corrente diretta:
10-15 mA/legge
Tensione diretta:
1,8-2,4 v
Intensità luminosa:
50-60 mcd
Polarità:
Catodo comune
Emissione di colore:
Giallo ultra brillante
Durata:
100000 ore
Numero di cifre:
Da 1 a 9 cifre
Servizio:
OEM / ODM accettabile
Superficie:
Superficie grigia del segmento bianco
Imballaggi particolari:
EPE+Cartone
Capacità di alimentazione:
50000 PCS/day
Evidenziare:

Display LED a catodo comune a 3 cifre

,

Display LED a 7 segmenti per la casa

,

Display comune a catodo a 7 segmenti

Descrizione del prodotto

Display LED a 7 segment comune catodo a 3 cifre per applicazioni domestiche

Descrizione del prodotto

Questo display LED standard a 7 segmenti a singola cifra di Brand Light-Bo è progettato per letture numeriche compatte e ad alta visibilità in piani cottura elettrici in ceramica, elettrodomestici e indicatori digitali. Caratterizzato da un'altezza del carattere di 0,36 pollici (9,2 mm) e dimensioni della confezione salvaspazio (22,5*14*7,2 mm), si integra perfettamente in sottili custodie per dispositivi, ideale per spazi ristretti in piani cottura o pannelli di strumenti. Configurato come anodo comune, offre una vivida emissione bianca ultra-luminosa con illuminazione uniforme dei segmenti, garantendo chiarezza sia in cucine luminose che in ambienti industriali. Ottimizzato per l'efficienza (funzionamento a bassa corrente) e la durata (lunga durata), soddisfa gli standard RoHS, si integra facilmente con PCB/socket e supporta la produzione ad alto volume, rendendolo una soluzione affidabile e scalabile per i produttori.

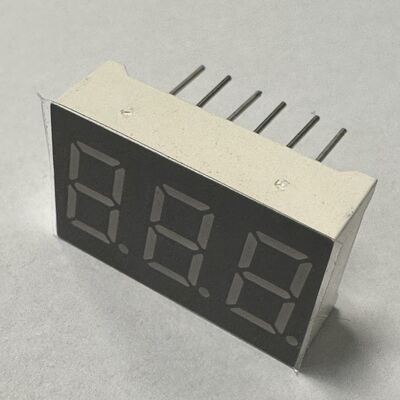

Immagine del prodotto

Display LED a 7 segment a catodo comune da 0,36 pollici a 3 cifre per applicazioni domestiche

Display LED a 7 segment a catodo comune da 0,36 pollici a 3 cifre per applicazioni domestiche

Display LED a 7 segment a catodo comune da 0,36 pollici a 3 cifre per applicazioni domestiche

Specifiche chiave

Specifiche Dettagli
Nome del marchio Light-Bo
Tipo Display LED standard a 7 segmenti a 3 cifre
Dimensioni 22,5*14*7,2 mm
Polarità Catodo comune
Colore di emissione Giallo ultra luminoso
Prestazioni principali Alta intensità luminosa, funzionamento a bassa corrente, segmenti uniformi continui
Conformità Conforme RoHS

Caratteristiche principali del prodotto

1. Design compatto e alta visibilità

  • Profilo in miniatura da 22,5*14*7,2 mm:Perfetto per applicazioni con spazio limitato come piani cottura elettrici in ceramica o elettrodomestici compatti.
  • Emissione gialla ultra luminosa:Offre un'elevata intensità luminosa per penetrare la luce ambientale, fondamentale per i piani cottura vicino a lampade a soffitto o pannelli di strumenti in ambienti industriali, garantendo che le cifre rimangano leggibili a colpo d'occhio.
  • Segmenti uniformi continui:La luce si diffonde uniformemente su tutti i 7 segmenti, eliminando "punti oscuri" o luminosità non uniforme, essenziale per un chiaro riconoscimento di valori come temperature del piano cottura o letture di umidità.

2. Funzionamento efficiente e affidabile

  • Funzionamento a bassa corrente:Minimizza il consumo energetico, rendendolo adatto per dispositivi in funzione 24 ore su 24, 7 giorni su 7 o elettrodomestici a basso consumo energetico, in linea con le tendenze di design ecologico.
  • Prestazioni stabili e lunga durata:Costruito per resistere alle fluttuazioni di temperatura e all'uso frequente, garantendo una funzionalità costante per anni, riducendo le esigenze di manutenzione sia per i produttori che per gli utenti finali.
  • Compatibilità IC:Funziona perfettamente con i comuni circuiti integrati driver per display, semplificando la progettazione del circuito e riducendo i tempi di integrazione per le linee di produzione.

3. Facile integrazione

  • Montaggio semplificato:Progettato per un'installazione senza problemi su PCB e socket, con una struttura leggera che semplifica l'assemblaggio, anche per la produzione ad alto volume.

Parametri del prodotto

Valori massimi assoluti (Ta=25°C)

Parametro Simbolo Valori Unità
Corrente diretta (per diodo) Ipm 20 mA
Tensione inversa (per diodo) Vr 5 V
Dissipazione di potenza (per diodo) Pm 80 mW
Intervallo di temperatura operativa Topr -40~+85 °C
Intervallo di temperatura di stoccaggio Tstg -40~+85 °C
Temperatura di saldatura (≤3 secondi) Th 260

°C

Codice: Giallo Verde - J

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,4 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 30
40 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 569
574 nm

Codice: Ambra/Giallo - Y

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,5 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 60
80 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 585
595 nm

Codice: Arancione - F

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,4 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 60
80 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 600
605 nm

Codice: Rosso Super Luminoso - R

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 50
60 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 630
635 nm

Codice: Rosso Ultra Luminoso - UR

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 1,8
2,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 80
100 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 625
635 nm

Codice: Verde Puro - G

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,6
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
180 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 515
525 nm

Codice: Blu Ultra Luminoso - BH

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,8
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
140 mcd
Larghezza dello spettro a metà valore Δλ If=10mA
20
nm
Lunghezza d'onda Dλ If=10mA 460
465 nm

Codice: Bianco Ultra Luminoso - WH

Parametro Simbolo Condizione Min Tip Max Unità
Tensione diretta Vf If=10mA 2,8
3,2 V
Tensione inversa Vr Ir=10uA 5

V
Intensità luminosa Iv If=10mA 120
140 mcd
Temperatura colore LED K If=10mA 5500 20 6800 K
Coordinate di cromaticità X/Y If=10mA 0,29,0,32
0,30,0,33 nm

Shenzhen Guangzhibao Technology Co., Ltd. (Marchio: Light-Bo) fondata nel 2006, un'azienda che integra R&S, produzione e vendita di display LED optoelettronici. Azienda certificata ISO 9001 2015 per sistemi di gestione della qualità. Con oltre 15 anni di esperienza OEM e ODM.
Light Bo si impegna a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e aumentare la competitività.

Applicazioni dei prodotti

3 Digit Common Cathode 7-Segment LED Display for Home Application
Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti, ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo riscaldamento e raffreddamento e così via.
