esposizione principale della matrice a punti 5x7

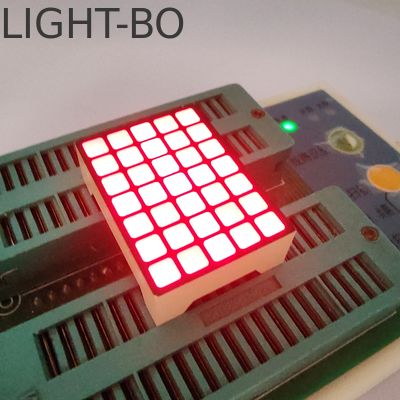

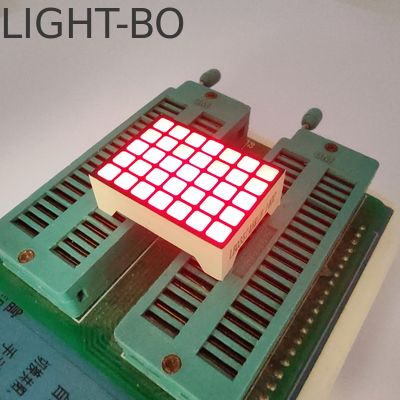

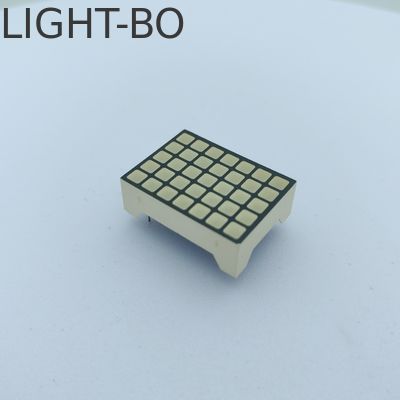

5*7 Display LED quadrato DOT Matrix Super rosso brillante per indicatore del pavimento dell'ascensore

5*7 Display LED quadrato DOT Matrix Super rosso brillante per indicatore del pavimento dell'ascensore

Marchio:	LIGHT-BO
Numero di modello:	LB03574BR1B
MOQ:	1000
prezzo:	Negotiate
Condizioni di pagamento:	TT in anticipo
Capacità di approvvigionamento:	50000PCS/days

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001&RoHS

Vantaggio:

OEM & ODM accettabili

Diametro del punto di emissione:

3.39 mm

Colore del viso:

Bianco DOT Matrix Nera faccia

Connessione:

Riga Anodo Colonna Catodo

Dimensioni esterne:

22*30*10 mm

Intensità luminosa:

50-60 mcd

Imballaggi particolari:

EPE+CARTON

Capacità di alimentazione:

50000PCS/days

Evidenziare:

Indicatore di piano ascensore a LED

Display LED quadrato DOT Matrix

Display a LED a matrice 5*7 DOT

Descrizione del prodotto

Display LED a matrice di punti quadrati 5x7 - Rosso super luminoso per indicatore di piano ascensore

Display LED a matrice di punti quadrati 5x7 ad alte prestazioni progettato specificamente per indicatori di piano ascensore e applicazioni industriali. Caratterizzato da illuminazione rossa super luminosa con eccellente visibilità e affidabilità.

Specifiche chiave

Configurazione matrice: matrice di punti quadrati 5x7
Diametro punto emettitore: 3,39 mm
Dimensioni esterne: 22x30x10 mm
Tipo di connessione: anodo di riga catodo di colonna
Colori disponibili: rosso, blu, giallo, verde, arancione, bianco e ambra

Caratteristiche elettriche

Tensione diretta (Vf): 1,8-2,2 V/LED
Intensità luminosa: 50-60 mcd
Temperatura colore: 6000-6500 K

Parametri tecnici dettagliati per codice colore

Giallo Verde (Codice: J/JU)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	1,8	2,4	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	30	40	mcd
Lunghezza d'onda	Dλ	If=10mA	569	574	nm

Ambra/Giallo (Codice: Y)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	1,8	2,5	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	60	80	mcd
Lunghezza d'onda	Dλ	If=10mA	585	595	nm

Arancione (Codice: F)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	1,8	2,4	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	60	80	mcd
Lunghezza d'onda	Dλ	If=10mA	600	605	nm

Rosso Super Luminoso (Codice: R)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	1,8	2,2	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	50	60	mcd
Lunghezza d'onda	Dλ	If=10mA	630	635	nm

Rosso Ultra Luminoso (Codice: UR)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	1,8	2,2	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	80	100	mcd
Lunghezza d'onda	Dλ	If=10mA	625	635	nm

Verde Puro

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	2,6	3,2	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	120	180	mcd
Lunghezza d'onda	Dλ	If=10mA	515	525	nm

Blu Ultra Luminoso (Codice: BH)

Parametro	Simbolo	Condizione	Min	Max	Unità
Tensione diretta	Vf	If=10mA	2,8	3,2	V
Tensione inversa	Vr	Ir=10uA	5		V
Intensità luminosa	Iv	If=10mA	120	140	mcd
Lunghezza d'onda	Dλ	If=10mA	460	465	nm

Bianco Ultra Luminoso (Codice: WH)

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2,8		3,2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Temperatura colore LED	K	If=10mA	5500	20	6800	K

Valori massimi assoluti (Ta=25°C)

Parametro	Simbolo	Valori nominali	Unità
Corrente diretta (per chip)	Ipm	20	mA
Tensione inversa (per chip)	Vr	5	V
Dissipazione di potenza (per chip)	Pm	80	mW
Intervallo di temperatura operativa	Topr	-40~+85	°C
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
Temperatura di saldatura (≤3 secondi)	Th	260	°C

Informazioni sul produttore

Shenzhen Guangzhibao Technology Co., Ltd. (MARCHIO: LIGHT-BO) è un fornitore leader di soluzioni OEM e ODM dal 2006. Con certificazione ISO 9001:2015 e oltre 15 anni di esperienza, offriamo soluzioni di display LED innovative e di alta qualità con prezzi competitivi e prestazioni affidabili.

Applicazioni del prodotto

I nostri display LED a matrice di punti 5x7 sono progettati per una perfetta integrazione in varie applicazioni, tra cui indicatori di piano ascensore, elettrodomestici, display di temperatura e umidità, controller per frigoriferi, termostati e sistemi HVAC.

Certificazioni e garanzia di qualità

Panoramica ufficio e fabbrica

Mostre aziendali

Spedizione e logistica

Domande frequenti

D1: Siete una società commerciale o un produttore?

R: Siamo un produttore originale con oltre 20 anni di esperienza nei display LED optoelettronici.

D2: Quali sono i vostri prodotti principali?

R: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED personalizzati, barre luminose LED, LED through-hole, LED SMD e retroilluminazioni LED.

D3: Qual è il vostro MOQ?

R: Il nostro MOQ è di 1000 pezzi. Accettiamo anche ordini di campioni e piccoli ordini con quantità inferiori al nostro MOQ.

D4: Posso ottenere campioni per test prima di effettuare un ordine?

R: Sì. Possiamo fornire 5-10 campioni gratuiti per il test, ma il costo del trasporto sarà a carico del cliente.

D5: Quanto tempo è il vostro tempo di consegna?

R: Il tempo di consegna è di circa 10-20 giorni, a seconda della quantità dell'ordine e della disponibilità delle materie prime. Per ordini urgenti con materie prime disponibili, possiamo adattare la produzione per consegnare entro 7-10 giorni.

D6: Quali sono i vostri termini di pagamento?

R: Accettiamo bonifico bancario, T/T, Western Union e PayPal per piccoli importi. I dettagli del metodo di pagamento sono negoziabili.

D7: Potete fornire prezzi FOB?

R: Sì. Possiamo fornire prezzi basati sugli Incoterms EXW, FOB, CIF e DDP.

D8: Come posso ottenere il vostro catalogo e listino prezzi?

R: Si prega di fornire il vostro indirizzo email o contattarci direttamente tramite il nostro sito web per il nostro catalogo e listino prezzi.

D9: Posso negoziare i prezzi?

R: Sì, potremmo considerare sconti per ordini all'ingrosso.

D10: Quanto costano le spese di spedizione?

R: Le spese di spedizione dipendono dalle dimensioni della spedizione e dal metodo di spedizione. Forniremo i costi in base alle vostre esigenze.

D11: Potete realizzare prodotti con design personalizzato?

R: Sì, sono disponibili servizi OEM e ODM. Possiamo personalizzare dimensioni, colori dei LED e icone funzionali in base alle vostre esigenze.

D12: Se invio il mio design, lo manterrete riservato?

R: Sì, non mostreremo né venderemo il vostro design ad altri senza la vostra autorizzazione.

D13: Qual è il tempo di consegna del campione per prodotti personalizzati?

R: Il tempo di consegna del campione è di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo.

D14: Quali metodi di spedizione utilizzate?

R: Solitamente spediamo tramite DHL, FedEx, UPS, EMS, via aerea o via mare. Potete scegliere il metodo che funziona meglio per voi.

D15: Come garantite la qualità del prodotto?

R: In qualità di produttori certificati ISO 9001 con oltre 20 anni di esperienza, effettuiamo doppi test al 100% su tutti i prodotti prima della spedizione.
