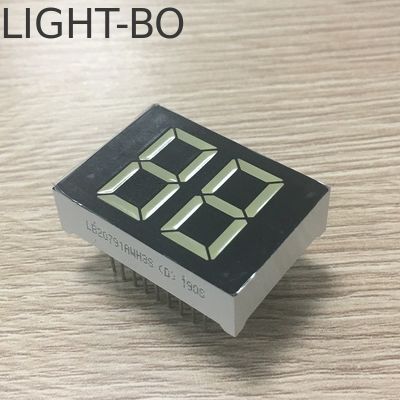

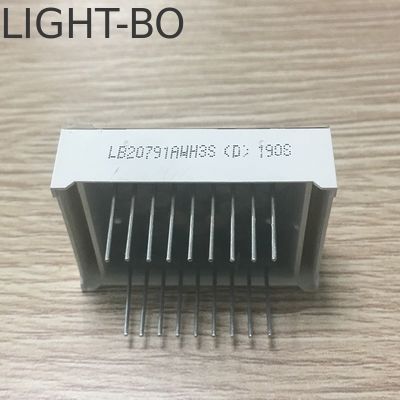

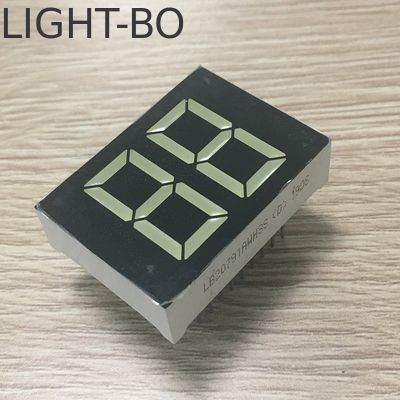

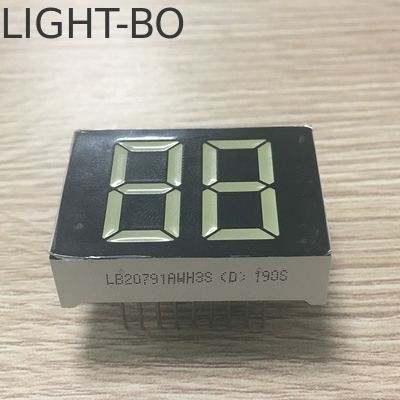

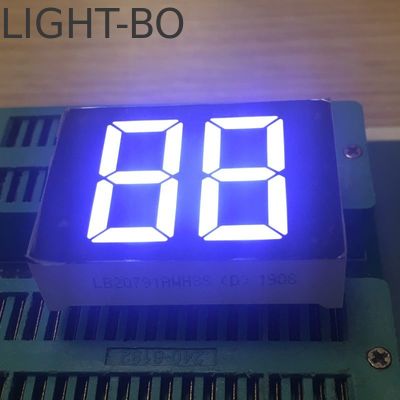

Display a LED a 2 cifre a 7 segmenti da 20 mm in colore bianco per scaldabagno digitale

Display LED a 7 segmenti a 2 cifre da 20 mm di colore bianco per scaldabagno digitale

• Display LED a 7 segmenti a due cifre personalizzato

• Dimensioni esterne: 35,8*25,8*10 mm

• Altezza cifra: 20 mm (0,79 pollici)

• Polarità: anodo comune

• Segmenti gialli superficie nera

• Colore di emissione: bianco ultra brillante

• X / Y: 0,29-0,31

• Intensità luminosa: 120-140 mcd

• Tensione diretta: 2,8-3,2 V/led

• Corrente diretta: 5-10 mA/led


• Elevata intensità luminosa

• Basso consumo energetico

• Corrente estremamente bassa

• Prestazioni stabili

• Ampio angolo di visione

• Segmenti uniformi continui

• Lunga durata

• Dissipazione rapida del calore

• Compatibile con IC

• Facile assemblaggio

• Conforme a RoHS

• Valori massimi assoluti (Ta=25ºC)

• Parametro	Simbolo	Valori nominali	Unità
  Corrente diretta (per dado)	Ipm	20	mA
  Tensione inversa (per dado)	Vr	5	V
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	ºC
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
  Temperatura di saldatura (≤3 secondi)	Th	260	ºC



  Codice: Giallo Verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm



  Codice: Ambra/Giallo -Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm



  Codice: Arancione -F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm



  Codice: Rosso Super Brillante -R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm



  Codice: Rosso Ultra Brillante -UR

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1.8		2.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	80		100	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	625		635	nm



  Codice: Verde Puro -G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.6		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm



  Codice: Blu Ultra Brillante -BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Spettro con valore a metà	△λ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm



  Codice: Bianco Ultra Brillante -WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2.8		3.2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm

          Applicazioni:
         Ampiamente utilizzato per controllori di temperatura e indicatori digitali, elettrodomestici, pannelli strumenti e così via.
