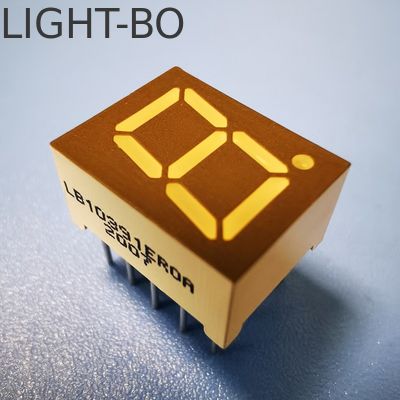

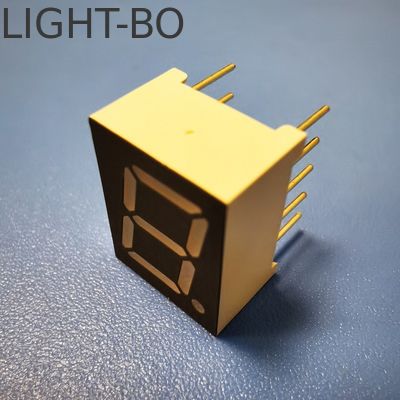

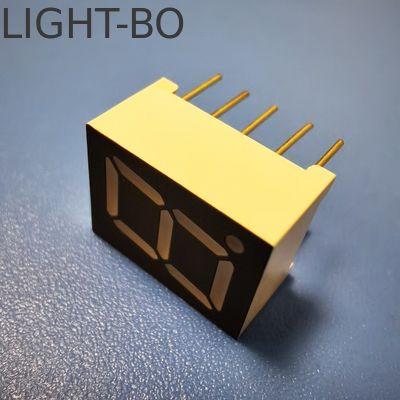

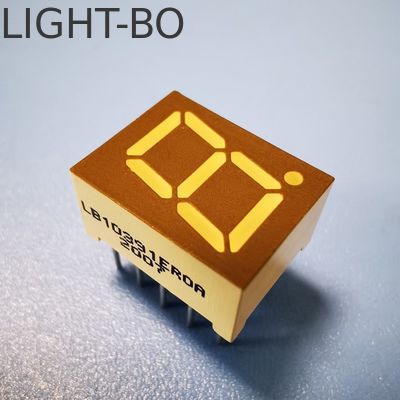

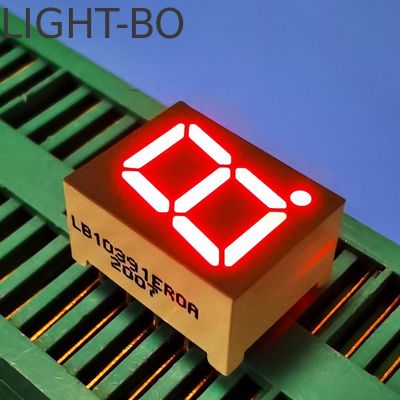

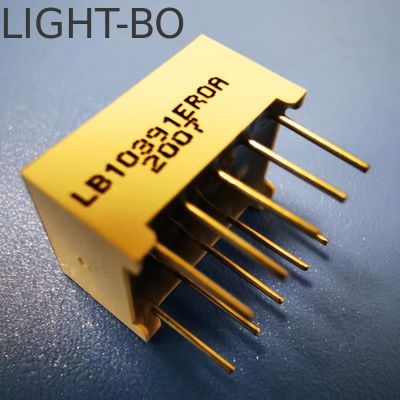

Display a catodo comune a singola cifra da 0,39 pollici 7 segmenti Ultra luminoso LED rosso per il pannello degli strumenti

Display a catodo comune a singola cifra da 0,39 pollici 7 segmenti Ultra luminoso LED rosso per il pannello degli strumenti

Marchio:	LIGHT-BO
Numero di modello:	LB10391BR0A
MOQ:	1000
prezzo:	Negoziabile
Condizioni di pagamento:	T/T, Western Union
Capacità di approvvigionamento:	50000 pezzi/giorno

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

CE,RoHS,ISO9001

Digit Height:

9.9mm (0.39 inch)

Digit:

Single

Polatity:

Common Cathode

Pin:

Emitting Color:

Ultra bright Red

Life Span:

10000hours

Wavelength:

620-625nm

Raw Material:

Plastic,Epoxy ,LED Chip,PCB

Application:

Instrument Panel

Imballaggi particolari:

EPE+CARTON

Capacità di alimentazione:

50000 pezzi/giorno

Evidenziare:

Pannello di misura 7 Segmento LED Display

Display LED a 7 segmenti a singola cifra

Display LED a catodo comune a 7 segmenti

Descrizione del prodotto

Display LED a 7 segmenti a catodo comune da 0,39 pollici, rosso ultra luminoso, per pannello strumenti

Descrizioni del prodotto:
Dimensione del pacchetto: 10*13*7mm
Altezza del carattere: 9,9 mm (0,39 pollici)
Polarità: catodo comune
Colore: rosso super luminoso
Colore della superficie: nero/grigio
Lunghezza d'onda: 630-635 nm
Intensità luminosa: 50-60 mcd/diodo
Tensione diretta: 1,8-2,2 V/led
Colori emessi: rosso, blu, giallo verde, verde puro, bianco, ambra, arancione e giallo

Valori massimi assoluti (Ta=25ºC)

Parametro	Simbolo	Valori nominali	Unità
Corrente diretta (per diodo)	Ipm	20	mA
Tensione inversa (per diodo)	Vr	5	V
Dissipazione di potenza (per diodo)	Pm	80	mW
Intervallo di temperatura operativa	Topr	-40~+85	ºC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
Temperatura di saldatura (≤3 secondi)	Th	260	ºC

Codice: Giallo Verde - J

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	30		40	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	569		574	nm

Codice: Ambra/Giallo - Y

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.5	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	585		595	nm

Codice: Arancione - F

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.4	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	60		80	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	600		605	nm

Codice: Rosso Super Luminoso - R

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	50		60	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	630		635	nm

Codice: Rosso Ultra Luminoso - UR

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	1.8		2.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	80		100	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	625		635	nm

Codice: Verde Puro - G

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.6		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		180	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	515		525	nm

Codice: Blu Ultra Luminoso - BH

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.8		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Ampiezza spettrale a metà valore	△λ	If=10mA		20		nm
Lunghezza d'onda	Dλ	If=10mA	460		465	nm

Codice: Bianco Ultra Luminoso - WH

Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
Tensione diretta	Vf	If=10mA	2.8		3.2	V
Tensione inversa	Vr	Ir=10uA	5			V
Intensità luminosa	Iv	If=10mA	120		140	mcd
Temperatura colore LED	K	If=10mA	5500	20	6800	K
Coordinate di cromaticità	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm
