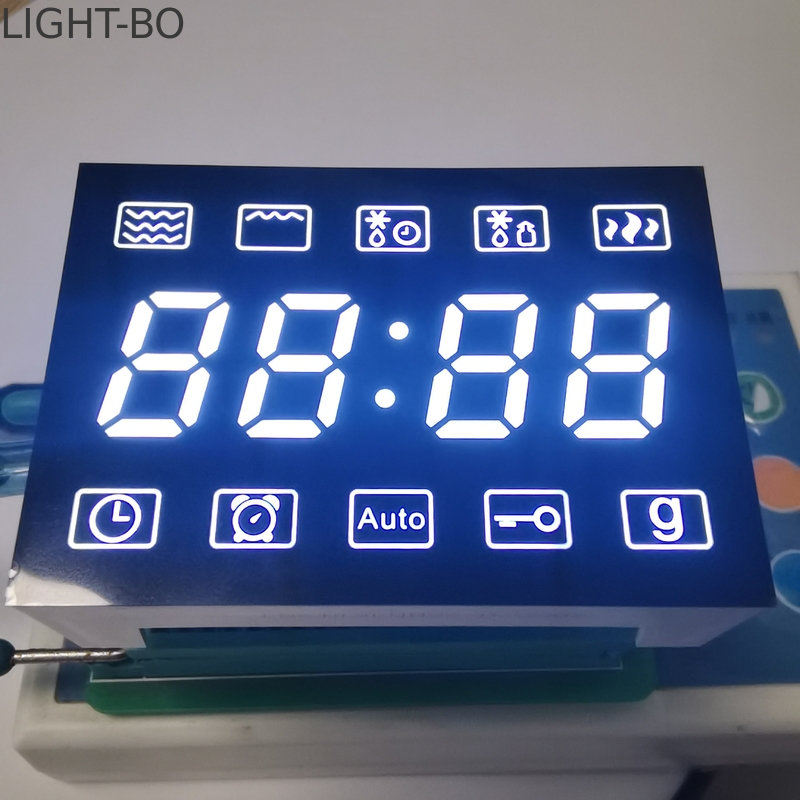

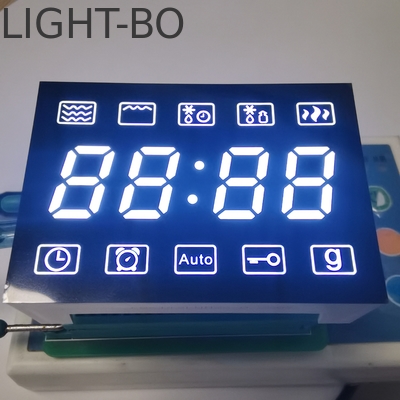

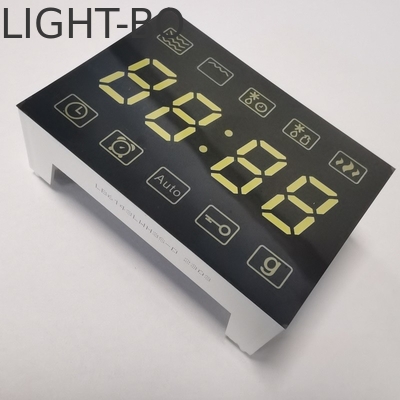

Display a LED a 7 segmenti a microonde a anodo comune a 4 cifre in bianco ultra luminoso

Alta intensità luminosa
Basso consumo energetico
Perforazione stabile
Buona consistenza
Grande angolo di visione
Lunga durata di vita
IC compatibile
Dispaly può resistere alla temperatura ambiente +105C - 120C
Rispetto della normativa RoHS/REACH
Colore LED: disponibile in rosso,azzurro, verde, bianco, ambra, arancione

• Valori massimi assoluti ((Ta=25oC)

  Parametro	Il simbolo	Classificazione	Unità
  Corrente in avanti (per dado)	Ipm	20	mA
  Voltaggio inverso (per dado)	V.R.	5	V.
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura di esercizio	Topr	-40~+85	oC
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
  Temperatura di saldatura ((≤ 3 secondi)	- Sì.	260	oC

  Codice: giallo-verde-J

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	30		40	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	569		574	nm



  Codice:Ambra/Giallo -Y

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	585		595	nm



  Codice:Arancione -F

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	600		605	nm



  Codice: Super Rosso Brillante -R

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	50		60	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	630		635	nm



  Codice:Ultra Bright Red - UR

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	80		100	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	625		635	nm



  Codice:Verde puro -G

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		180	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	515		525	nm


  Codice:BH-Ultra Bright Blue

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	460		465	nm

•

• Codice:Ultra Bright White -WH

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
  Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

•

Applicazione:

Ampiamente utilizzati per indicatori di posizione dell'ascensore, indicatori del pavimento dell'ascensore e schermi di visualizzazione, cartelli mobili, bacheche, elettrodomestici e così via
