4 cifre da 0,4 pollici 7 segmenti Ultra Bright White LED Display Common Cathode per un monitoraggio accurato degli strumenti

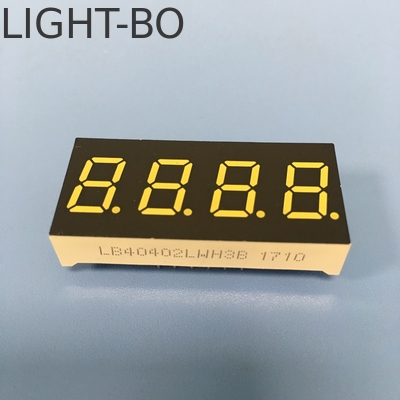

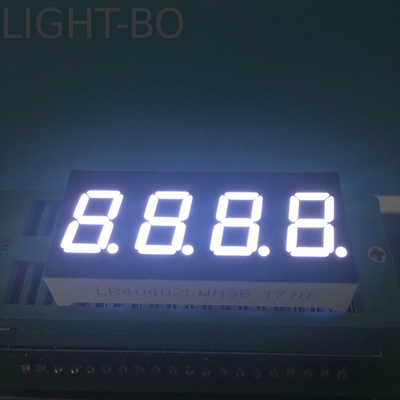

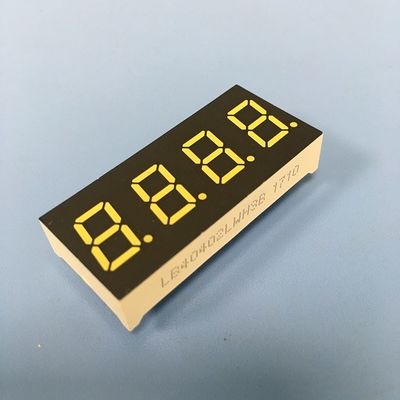

Display LED 7 segmenti a 4 cifre da 0,4 pollici

Altezza carattere: 0,4 pollici (10,16 mm)

Dimensioni esterne: 39,5 x 18 x 7 mm

Polarità:Catodo comune

Realizzato con segmenti gialli e superficie nera

Colore LED: Bianco ultra luminoso

Temperatura colore: 6000-6800K

IV: 80-100mcd

VF: 2,8-3,2V

Corrente diretta: 5-10mA/LED

Colore di emissione: Disponibile in rosso, blu, verde, ambra, arancione, bianco

Alta intensità luminosa e affidabilità

Alta efficienza

Basso consumo energetico

Corrente estremamente bassa

Luminosità distribuita uniformemente su ogni segmento

Prestazioni stabili

Lunga durata

Facile assemblaggio

Compatibile con IC

Conforme a RoHS

APPLICAZIONE:

Ampiamente utilizzato in set-top box, elettrodomestici e pannelli strumenti, indicatori digitali, controller di processo temperatura-umidità, e così via.

• Valori massimi assoluti (Ta=25°C)

  Parametro	Simbolo	Valori nominali	Unità
  Corrente diretta (per chip)	Ipm	20	mA
  Tensione inversa (per chip)	Vr	5	V
  Dissipazione di potenza (per chip)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C

• Codice: Giallo Verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm

• Codice: Ambra/Giallo - Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm

• Codice: Arancione - F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm

• Codice: Rosso Super Luminoso - R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm

• Codice: Verde Puro - G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,6		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm

• Codice: Blu Ultra Luminoso - BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

• Codice: Bianco Ultra Luminoso - WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Applicazioni dei prodotti

Display LED a 7 segmenti, Display LED personalizzati, Display LED numerici, Display LED a matrice di punti, ampiamente utilizzati per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo riscaldamento e raffreddamento e così via.
