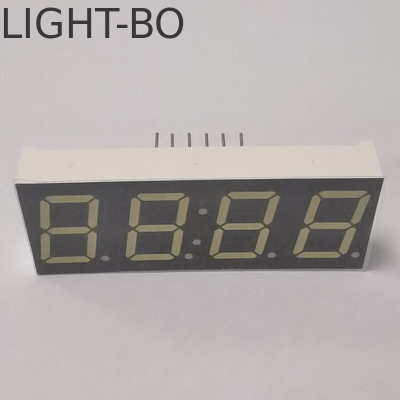

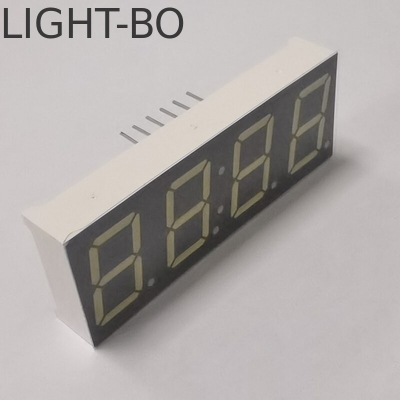

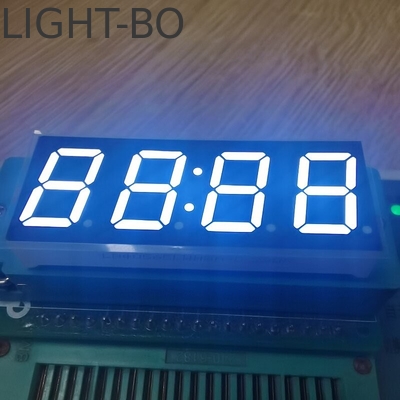

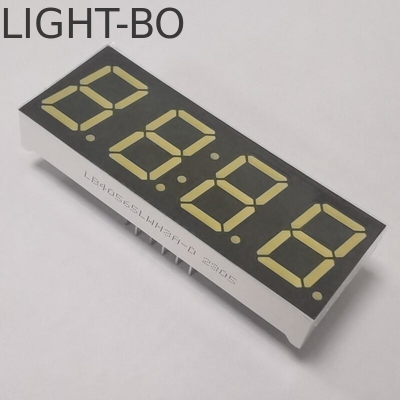

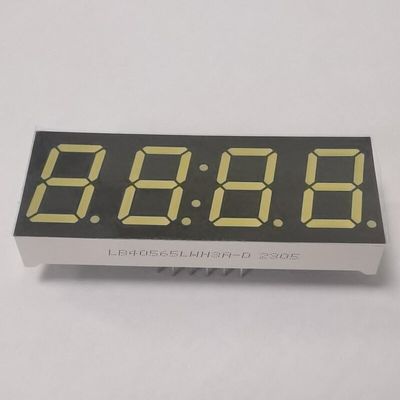

Display LED a 7 segment, 4 cifre, 14.2mm, bianco ultra luminoso, catodo comune per timer digitali

Display LED a 7 segment, 4 cifre, 14.2mm, bianco ultra luminoso, catodo comune per timer digitali

Marchio:	LIGHT-BO
Numero di modello:	LB40565LWH3A-D
MOQ:	1000
Condizioni di pagamento:	T/T, Unione Occidentale
Capacità di approvvigionamento:	50000 pezzi/giorno

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001&RoHS

Documento:

Polarità:

Catodo comune

Emissione di colore:

Bianco ultra luminoso

Cifra:

Dimensioni:

50,3 x 19,0 x 8 mm

Altezza digitale:

14.2mm (0.56 pollici)

Tensione diretta:

2,8-3,2 V/LED

Corrente diretta:

5-10 mA/led

Applicazione:

Temporizzatore digitale

Imballaggi particolari:

EPE+CARTON

Capacità di alimentazione:

50000 pezzi/giorno

Evidenziare:

14.2 mm Display a 4 cifre

Emissioni bianche ultra luminose

Design a catodo comune

Descrizione del prodotto

Bianco ultra luminoso 14,2 mm 4 cifre 7 segmenti LED Clock Display Catodo comune per timer digitale

Rapido dettaglio degli schermi LED a segmento

Specificità:
• Display: 4 cifre, 0,56 pollici 7 segmenti display orologio a led
• Altezza delle dita: 14,2 mm
• Dimensioni esterne: 50,3 x 19,0 x 8 mm
• Segmenti bianchi superficie nera
• con catodo comune
• Colore emettente: bianco ultra luminoso
• Intensità luminosa: 100-140 mcd
• Voltaggio in avanti: 2,8-3,2 V/LED
• Corrente in avanti: 5-10mA/LED
• Colori: rosso, blu, giallo verde, verde puro, ambra, arancio e bianco puro

Caratteristica dei display LED a segmento

Segmento bianco Superficie nera
Alta intensità luminosa
Funzionamento a bassa corrente
Prestazioni stabili
Segmenti uniformi continui
Facile montaggio su PCB
IC compatibile
RoHS conforme

Applicazione di schermi a LED a segmento

apparecchiature audio o pannelli di strumenti;
uso generale per gli indicatori digitali;
prodotti multimediali;
Visualizzazione del tasso di cambio bancario;
Display dell'orologio a LED;
Display per la stazione di servizio e altre varie aree di visualizzazione delle attrezzature/macchine.
Apparecchiature industriali
- Forni industriali
- Attrezzature di prova di affidabilità
- Strumenti analitici
- Apparecchi di controllo dei processi
- Strumenti di prova e di misura
- Dispositivi di controllo della temperatura
- Controller logici programmabili
- Sistemi di sicurezza

Parametri del prodotto

Valori massimi assoluti ((Ta=25oC)

Parametro	Il simbolo	Classificazione	Unità
Corrente in avanti (per dado)	Ipm	20	mA
Voltaggio inverso (per dado)	V.R.	5	V.
Dissipazione di potenza (per dado)	Pm	80	mW
Intervallo di temperatura di funzionamento	Topr	-40~+85	oC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
Temperatura di saldatura ((≤ 3 secondi)	- Sì.	260	oC

Codice: giallo-verde-J

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	30		40	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	569		574	nm

Codice:Ambra/Giallo -Y

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	585		595	nm

Codice:Arancione -F

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	600		605	nm

Codice: Super Rosso Brillante -R

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	50		60	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	630		635	nm

Codice:Ultra Bright Red - UR

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	80		100	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	625		635	nm

Codice:Verde puro -G

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		180	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	515		525	nm

Codice:BH-Ultra Bright Blue

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Spettro con un valore medio	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	460		465	nm

Codice:Ultra Bright White -WH

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

SHENZHEN GUANGZHIBAO TECHNOLOGY CO., LTD. (marchio: LIGHT-BO)Fondata nel 2006, una società che integra la ricerca e sviluppo, la produzione e la vendita di display a LED di optoelettronica.Con più di 15 anni di esperienza OEM e ODM .
LIGHTBOsi è impegnata a fornire soluzioni personalizzate di alta qualità e a basso costo per aiutare i clienti a ridurre i costi e migliorare la competitività.
