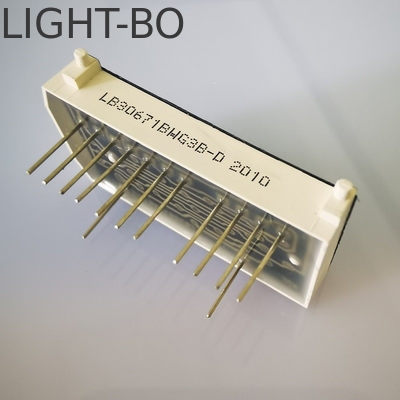

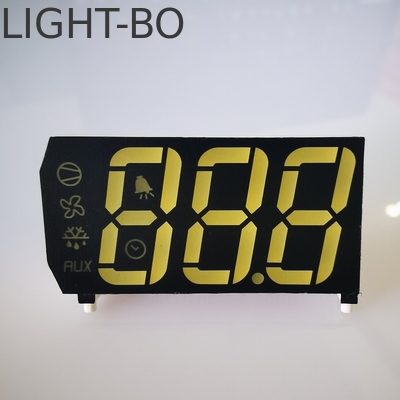

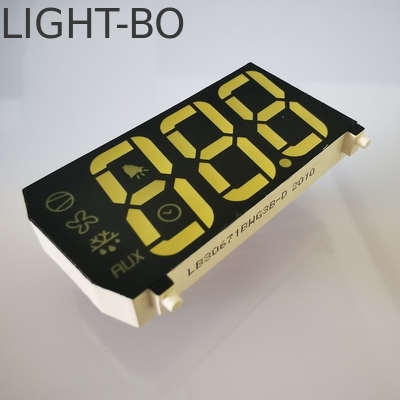

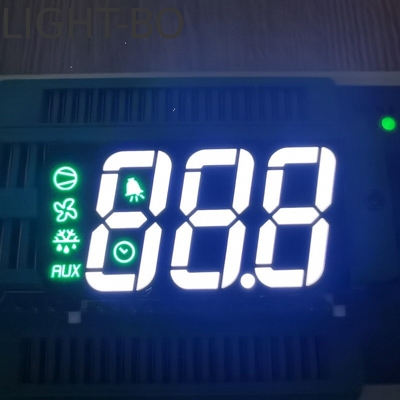

Display a LED a tre cifre in colore ultrabianco/verde puro con catodo comune a 7 segmenti per frigorifero

• • Display LED a 7 segmenti a 3 cifre personalizzato

  •


  • Altezza cifra: 17 mm (0,67 pollici)

  •


  • 37,9 x 20,45 x 5,75 mm

  •


  • Polarità: anodo comune

  •


  • Colore di emissione: bianco / verde puro


  • Voltaggio diretto per led: 2,8-3,2 V per led

  • Corrente diretta: 5-10 mA/led

  •


  • Segmenti bianchi e superficie nera con film diffuso giallo

  • Colori di emissione: disponibili in rosso, blu, verde, bianco, ambra, giallo e arancione, multicolore

    Valori massimi assoluti (Ta=25ºC)

    Parametro	Simbolo	Valori nominali	Unità
    Corrente diretta (per dado)	Ipm	20	mA
    Tensione inversa (per dado)	Vr	5	V
    Dissipazione di potenza (per dado)	Pm	80	mW
    Intervallo di temperatura operativa	Topr	-40~+85	ºC
    Intervallo di temperatura di stoccaggio	Tstg	-40~+85	ºC
    Temperatura di saldatura (≤3 secondi)	Th	260	ºC




    Codice: Giallo Verde - J

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	1.8		2.4	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	30		40	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	569		574	nm




    Codice: Ambra/Giallo -Y

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	1.8		2.5	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	60		80	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	585		595	nm




    Codice: Arancione -F

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	1.8		2.4	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	60		80	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	600		605	nm




    Codice: Rosso super brillante -R

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	1.8		2.2	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	50		60	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	630		635	nm




    Codice: Rosso ultra brillante -UR

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	1.8		2.2	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	80		100	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	625		635	nm




    Codice: Verde puro -G

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	2.6		3.2	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	120		180	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	515		525	nm




    Codice: Blu ultra brillante -BH

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	2.8		3.2	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	120		140	mcd
    Spettro con valore a metà	△λ	If=10mA		20		nm
    Lunghezza d'onda	Dλ	If=10mA	460		465	nm




    Codice: Bianco ultra brillante -WH

    Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
    Tensione diretta	Vf	If=10mA	2.8		3.2	V
    Tensione inversa	Vr	Ir=10uA	5			V
    Intensità luminosa	Iv	If=10mA	120		140	mcd
    Temperatura colore LED	K	If=10mA	5500	20	6800	K
    Coordinate di cromaticità	X/Y	If=10mA	0.29,0.32		0.30,0.33	nm




  • Elevata intensità luminosa e affidabilità

  • Basso consumo energetico

  • Prestazioni stabili

  • Lunga durata

  • Facile assemblaggio

  • Compatibile con IC

  • Certificato: RoHS

  • Applicazioni:

  • Elettrodomestici, controllo condizionatore d'aria, indicatori frigorifero, controllo frigorifero, controllo raffreddamento, controllo riscaldamento e così via.

Applicazioni dei prodotti

Display LED a 7 segmenti, Display LED personalizzato, Display LED numerico, Display LED a matrice di punti,ampiamente utilizzato per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller frigorifero, indicatore termostati, controllo riscaldamento e raffreddamento e così via

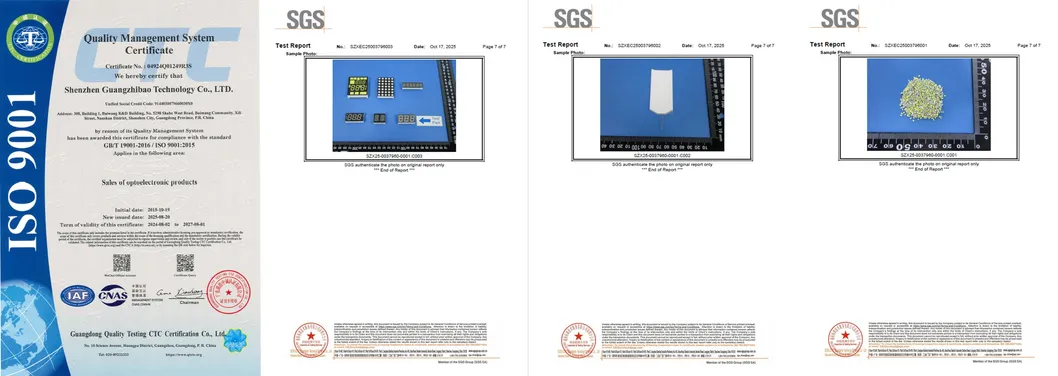

Certificazioni

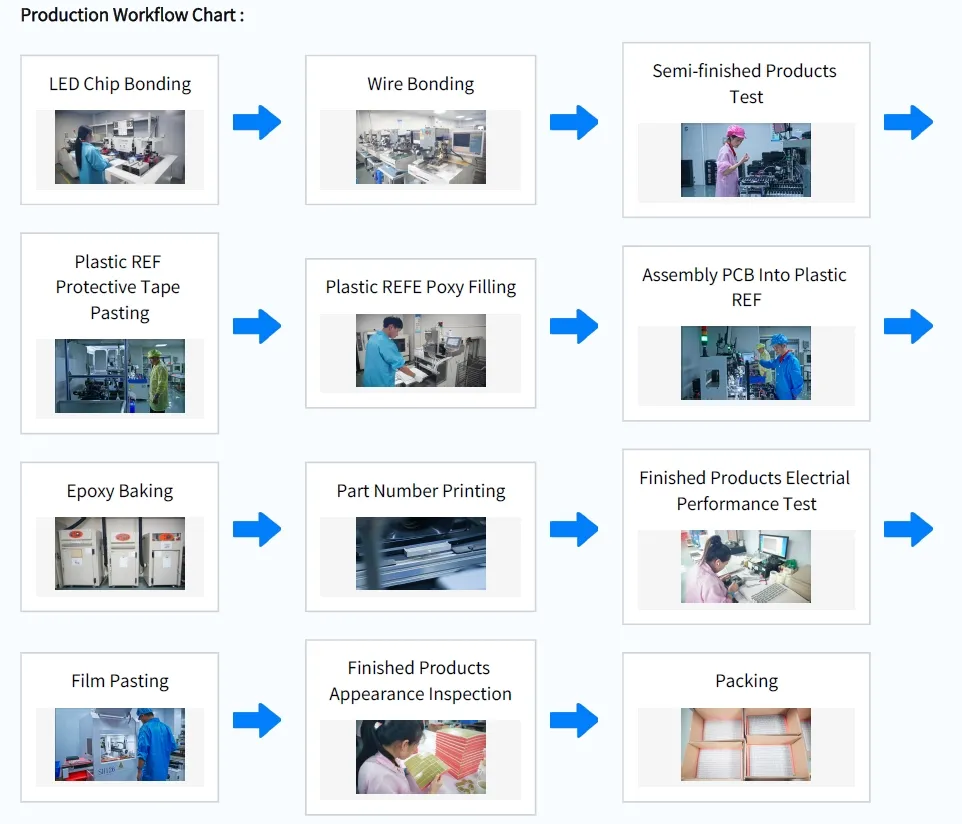

Panoramica dell'ufficio e della fabbrica

Mostre aziendali

SERVIZI DI SPEDIZIONE

FAQ

Q1 Sei una società commerciale o un produttore?
A: Siamo produttori originali con oltre 20 anni di esperienza nei display LED optoelettronici.
Q2 Quali sono i tuoi prodotti principali?
A: I nostri prodotti principali includono display LED a 7 segmenti, display LED SMD, display LED a matrice di punti, display LED a freccia, display LED di design personalizzato, barra luminosa a LED, LED a foro passante, LED SMD, retroilluminazione a LED e così via.
Q3 Qual è il tuo MOQ?
A: Il nostro MOQ è di 1000 pezzi, possiamo anche accettare ordini di campioni e piccoli ordini con quantità inferiori al nostro MOQ.
Q4 Prima di effettuare l'ordine, posso ottenere alcuni campioni per il test?
A: Sì. Possiamo fornire 5-10 campioni gratuiti per i tuoi test, ma le spese di trasporto saranno a carico del cliente.
Q5 Quanto dura il tempo di consegna?
A: Tempi di consegna: circa 10-20 giorni; In base alla quantità dell'ordine e alle materie prime. Se hai un ordine urgente e abbiamo materie prime in stock,
possiamo adeguare il nostro piano di produzione per renderlo pronto entro 7-10 giorni.
Q6 Quali sono i tuoi termini di pagamento?
A: Accettiamo bonifico bancario, T/T, Western Union e Paypal con piccole quantità. I dettagli dei metodi di pagamento possono essere negoziabili.
Q7 Puoi citarmi i prezzi FOB?
A: Sì. Possiamo citarti i prezzi basati sugli incoterms EXW, FOB, CIF, DDP.
Q8 Come posso ottenere il tuo catalogo e listino prezzi?
A: Sì. Per favore, facci sapere il tuo indirizzo e-mail o contattaci direttamente dal sito Web per il nostro catalogo e listino prezzi.
Q9 Posso negoziare i prezzi?
A: Sì, potremmo considerare sconti per ordini all'ingrosso.
Q10 Quanto costeranno le spese di spedizione?
A: Dipende dalle dimensioni della tua spedizione e dal metodo di spedizione.
Ti offriremo l'addebito come richiesto.
Q11 Puoi realizzare prodotti di design personalizzati?
A: Sì, il servizio OEM e ODM è disponibile. Possiamopersonalizzatile dimensioni, il colore dei LED e le icone funzionali in base alle tue esigenze.
Q12 Se invio il mio progetto, puoi realizzarlo solo per me e non lo mostrerai a nessun altro?
A: Sì, non lo mostreremo né lo venderemo ad altri senza la tua autorizzazione.
Q13 Quali saranno i tempi di consegna dei campioni per i prodottipersonalizzati?
A: I tempi di consegna dei campioni saranno di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo dai clienti.
Q14 Quali sono i metodi di spedizione?
A: Di solito spediamo la merce tramite DHL, FEDEX, UPS, EMS, VIA AEREA, VIA MARE ecc., puoi anche scegliere l'altro modo migliore per te.
Q15 Come garantisci la qualità dei tuoi prodotti?
A: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza, eseguiamo due test al 100% per tutti i nostri prodotti prima della spedizione.
