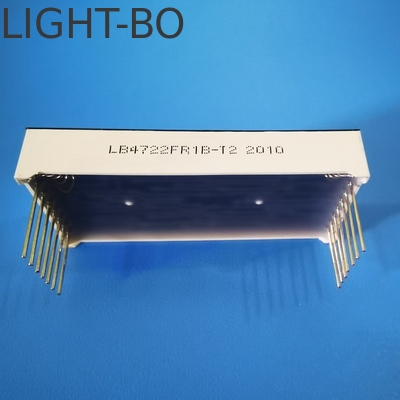

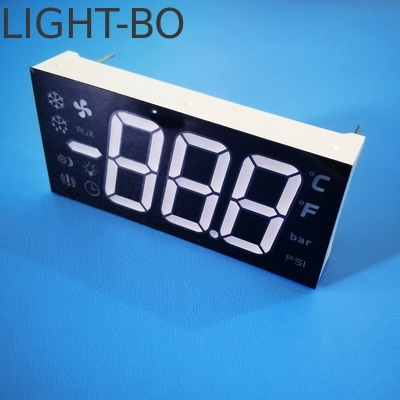

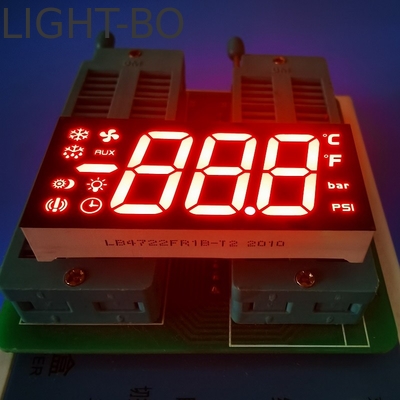

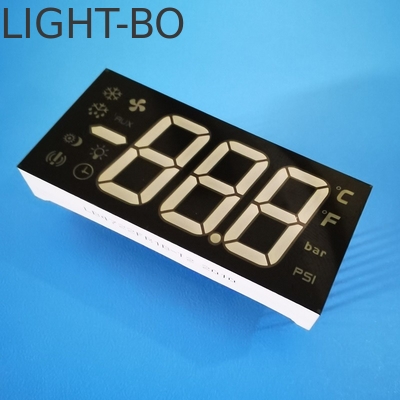

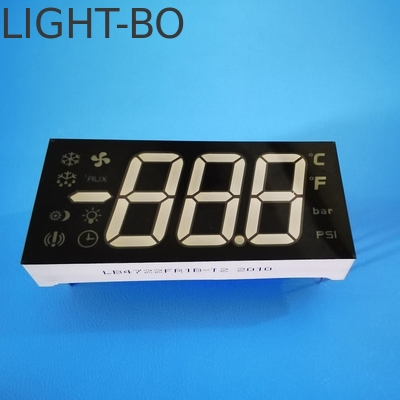

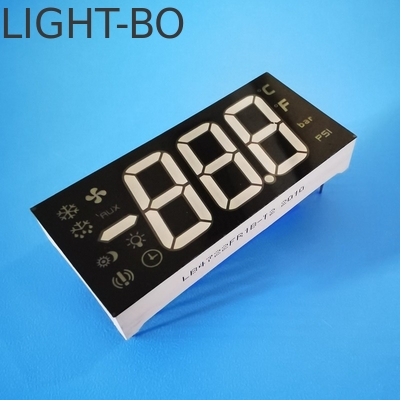

Display a LED a 3 cifre a 7 segmenti con catodo comune per il pannello di controllo della refrigerazione

Display a LED a 3 cifre a 7 segmenti con catodo comune per il pannello di controllo della refrigerazione

• Dimensioni esterne: 47 x 22 x 8 mm

•

• Polarità: catodo comune

•

• Colore di emissione: rosso ultra luminoso

•

• Lunghezza d'onda:620-625 nm

•

• Intensità luminosa: 80-100 mcd

•

• Voltaggio in avanti: 1,8-2,3V/LED

•

• Corrente in avanti: 5-10mA/LED

• Con segmenti gialli e superficie nera con pellicola

• Colori di emissione:disponibile in rosso, blu, verde, bianco, ambra, giallo e arancione, multicolore

• Valori massimi assoluti ((Ta=25oC)

  Parametro	Il simbolo	Classificazione	Unità
  Corrente in avanti (per dado)	Ipm	20	mA
  Voltaggio inverso (per dado)	V.R.	5	V.
  Dissipazione di potenza (per dado)	Pm	80	mW
  Intervallo di temperatura di esercizio	Topr	-40~+85	oC
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
  Temperatura di saldatura ((≤ 3 secondi)	- Sì.	260	oC



  Codice: giallo-verde-J

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	30		40	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	569		574	nm



  Codice:Ambra/Giallo -Y

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	585		595	nm



  Codice:Arancione -F

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	60		80	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	600		605	nm



  Codice: Super Rosso Brillante -R

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	50		60	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	630		635	nm



  Codice:Ultra Bright Red - UR

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	80		100	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	625		635	nm



  Codice:Verde puro -G

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		180	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	515		525	nm



  Codice:BH-Ultra Bright Blue

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Spettro con valore medio	△λ	Se=10mA		20		nm
  Lunghezza d'onda	Dλ	Se=10mA	460		465	nm



  Codice:Ultra Bright White -WH

  Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
  Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
  Voltaggio inverso	V.R.	Ir=10 uA	5			V.
  Intensità luminosa	IV	Se=10mA	120		140	MCD
  Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
  Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm



• Alta intensità luminosa e affidabilità

• Basso consumo energetico

• Prestazioni stabili

• Lunga durata

• Facile da assemblare

• IC compatibile

• Certificato: RoHS

•

• Applicazioni:

• Apparecchi elettronici domestici, controllo del condizionatore d'aria, indicatori del frigorifero, controllo del frigorifero, controllo del raffreddamento, controllo del riscaldamento, ecc.
