esposizione principale della matrice a punti 5x7

Display a LED a matrice DOT quadrato superbianco 5*7 per indicatore del numero di piano dell'ascensore

Display a LED a matrice DOT quadrato superbianco 5*7 per indicatore del numero di piano dell'ascensore

Marchio:	LIGHT-BO
Numero di modello:	LB03576BW1B
MOQ:	1000
Prezzo:	Negotiate
Condizioni di pagamento:	TT in anticipo
Capacità di approvvigionamento:	20000pcs/giorno

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

ISO9001&RoHS

Dimensioni esterne:

24*32*7 mm

Polarità:

Riga Anodo Colonna Catodo

Applicazione:

Indicatore di posizione del sollevamento

Tipo di visualizzazione:

Display di matrice a punti a led

Corrente diretta:

5-10 mA/led

Tensione diretta:

2,8-3,2 V/LED

Data di consegna:

10-15 giorni

Colore:

Bianco ultra luminoso

Dimensioni esterne:

22*30*10 mm

Colore del chip:

Rosso

Intervallo di temperatura operativa:

Da -20°C a +70°C

Tipo di interfaccia:

Azionamento diretto o tramite driver IC

Emissione di colore:

Bianco ultra luminoso

Luminosità:

tipo di punto:

Matrice di punti quadrata 5*7

Durata:

50.000 ore (tipico)

Specifica:

12.7 x 17,8 x 6,3 mm

Interfaccia:

Azionamento diretto o tramite driver IC

Temperatura operativa:

Da -20°C a 70°C

Imballaggi particolari:

EPE+CARTON

Capacità di alimentazione:

20000pcs/giorno

Evidenziare:

Display a LED a matrice 5*7 DOT

Display LED a matrice di punti bianchi

Descrizione del prodotto

Display a LED a matrice DOT quadrato 5×7 per indicatore del numero di piano dell'ascensore

Display a LED a matrice a punti quadrati 5×7 progettato per indicatori di numero di piano di ascensori e altre applicazioni industriali.

Specificativi del prodotto

Diametro del punto di emissione: 3,5 mm

Dimensioni esterne: 24×32×7 mm

Connessione: Anodo a colonna catodo a fila

Colore di emissione: Bianco brillante

Lunghezza d'onda: 620-625 nm

IV: 70-90 mcd

VF: 1,8-2,2V/LED

Disponibile in rosso, blu, giallo, verde, arancione, bianco e ambra

Caratteristiche del prodotto

Alta intensità luminosa con basso consumo energetico
Prestazioni stabili e lunga durata
Uniformità continua su tutto il display
Facile assemblaggio e IC compatibile
Compatibilità con la direttiva RoHS

Assicurazione della qualità

Il processo di ispezione in tre fasi garantisce una qualità superiore:

Fase 1: ispezione delle materie prime
Fase 2: controllo del processo e ispezione completa dopo il legame di chip e filo
Fase 3: controllo completo prima dell'imballaggio e controllo parziale prima della spedizione

Parametri tecnici

Giallo Verde - J/JU

Opzione di colore giallo-verde per una maggiore visibilità.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	30		40	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	569		574	nm

Ambraro/giallo - Y

Tinta gialla/ambra calda per una visione accattivante.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.5	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	585		595	nm

Arancione - F

Colore arancione energico per applicazioni di visualizzazione vivaci.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.4	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	60		80	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	600		605	nm

Rosso brillante - R

Rosso ad alta intensità per la massima visibilità e impatto.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	50		60	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	630		635	nm

Rosso ultrastratto - UR

Brillantezza massima in rosso per una visibilità superiore.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	1.8		2.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	80		100	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	625		635	nm

Verde puro

Colore verde croccante per disegni ecologici e naturali.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.6		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		180	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	515		525	nm

Blu ultra luminoso - BH

Moderno colore blu per l'estetica contemporanea.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Larghezza dello spettro di metà valore	△λ	Se=10mA		20		nm
Lunghezza d'onda	Dλ	Se=10mA	460		465	nm

Bianco ultra luminoso - WH

Bianco puro per una chiarezza ed eleganza superiori.

Parametro	Il simbolo	Condizione	Min.	Tipologia	Max.	Unità
Voltaggio in avanti	Vf	Se=10mA	2.8		3.2	V.
Voltaggio inverso	V.R.	Ir=10 uA	5			V.
Intensità luminosa	IV	Se=10mA	120		140	MCD
Temperatura del colore LED	K.	Se=10mA	5500	20	6800	K.
Coordinate di cromaticità	X/Y	Se=10mA	0.29,0.32		0.30,0.33	nm

Valori massimi assoluti (Ta=25oC)

Parametro	Il simbolo	Classificazione	Unità
Corrente in avanti (per dado)	Ipm	20	mA
Voltaggio inverso (per dado)	V.R.	5	V.
Dissipazione di potenza (per dado)	Pm	80	mW
Intervallo di temperatura di funzionamento	Topr	-40~+85	oC
Intervallo di temperatura di stoccaggio	Tstg	-40~+85	oC
Temperatura della saldatura (≤ 3 secondi)	- Sì.	260	oC

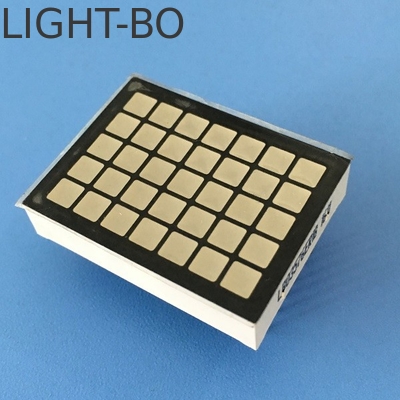

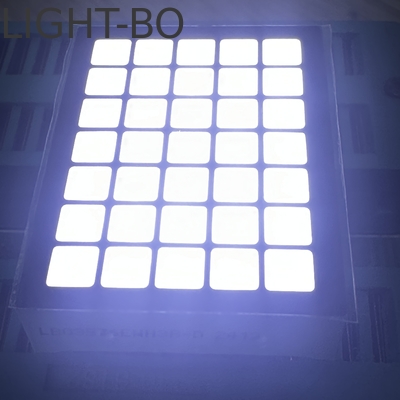

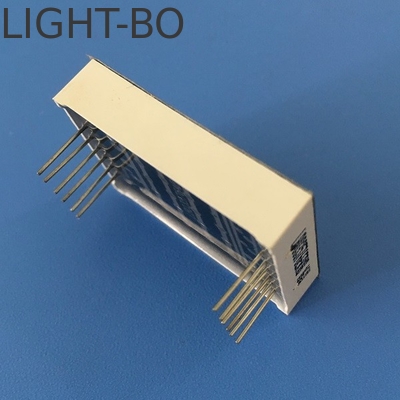

Immagini del prodotto

Informazioni sulle società

Shenzhen Guangzhibao Technology Co., Ltd. (BRAND: LIGHT-BO) è leader nelle soluzioni OEM e ODM dal 2006.Siamo impegnati nell'innovazione e nella qualità superiore.La nostra azienda serve i principali clienti tra cui Gree, Media, Chigo, TCL, Samsung, Kone Elevators e Hisense.

Applicazioni

I nostri display a LED sono ideali per varie applicazioni, tra cui elettrodomestici, display di temperatura e umidità, controllori frigoriferi, termostati e sistemi HVAC.Offriamo 7 segmenti di display LED, Display LED personalizzati, Display LED numerici e Display LED Dot Matrix.

Domande frequenti

Q1: Lei è una società commerciale o un produttore?

R: Siamo un produttore originale con più di 20 anni di esperienza nei display optoelettronici a LED.

Q2: Quali sono i vostri prodotti principali?

R: I nostri prodotti principali includono il display LED a 7 segmenti, il display LED SMD, il display LED dot matrix, il display LED Arrow, il display LED Custom Design, la barra luminosa LED, il LED Through hole, i LED SMD, i retroilluminatori LED,e di più.

Q3: Qual è il vostro MOQ?

R: Il nostro MOQ è di 1000 pezzi, ma accettiamo anche ordini di campione e piccoli ordini con quantità inferiore al nostro MOQ.

Q4: Posso ottenere dei campioni da testare prima di effettuare un ordine?

R: Sì. Possiamo fornire 5-10 campioni gratuiti per il test, ma il costo del trasporto sarà a carico del cliente.

Q5: Quanto dura il vostro tempo di consegna?

R: Il tempo di consegna è di circa 10-20 giorni, a seconda della quantità dell'ordine e delle materie prime. Per ordini urgenti con materie prime disponibili, possiamo consegnare entro 7-10 giorni.

Q6: Quali sono i termini di pagamento?

R: Accettiamo trasferimento bancario, T/T, Western Union e PayPal per piccole somme. I metodi di pagamento sono negoziabili.

Q7: Puoi fornire i prezzi FOB?

R: Sì, possiamo citare i prezzi in base agli incoterms EXW, FOB, CIF, DDP.

Q8: Come posso ottenere il vostro catalogo e la vostra lista dei prezzi?

R: Fornisci il tuo indirizzo e-mail o contattaci direttamente attraverso il nostro sito web per il nostro catalogo e la nostra lista dei prezzi.

D9: Posso negoziare i prezzi?

R: Sì, potremmo prendere in considerazione sconti per ordini di grandi quantità.

Q10: Quanto sono le spese di spedizione?

R: Le spese di spedizione dipendono dalla dimensione e dal metodo di spedizione.

Q11: Puoi realizzare prodotti di design personalizzati?

R: Sì, i servizi OEM e ODM sono disponibili. Possiamo personalizzare le dimensioni, i colori LED e le icone funzionali in base alle vostre esigenze.

D12: Se vi mando il mio disegno, lo terrete riservato?

R: Sì, non mostreremo o venderemo il tuo disegno ad altri senza la tua autorizzazione.

Q13: Qual è il tempo di consegna per i campioni di prodotto personalizzati?

R: Il tempo di consegna dei campioni è di circa 20-25 giorni lavorativi dopo aver ricevuto il costo dello stampo e l'approvazione del disegno dello stampo.

D14: Quali metodi di spedizione utilizza?

R: Spediamo tramite DHL, FEDEX, UPS, EMS, via aerea, via mare, o qualsiasi altro metodo che funziona meglio per voi.

Q15: Come si assicura la qualità del prodotto?

R: Siamo produttori certificati ISO 9001 QMS con oltre 20 anni di esperienza.
