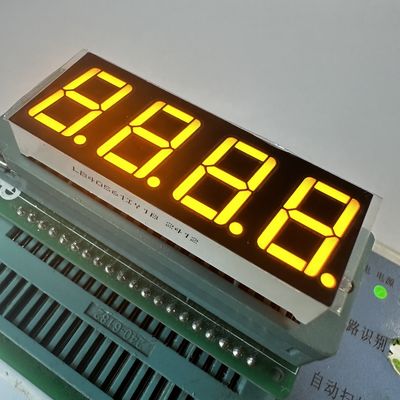

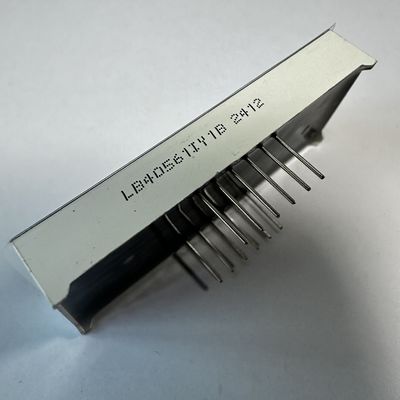

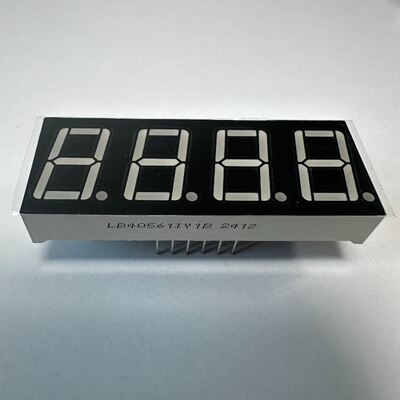

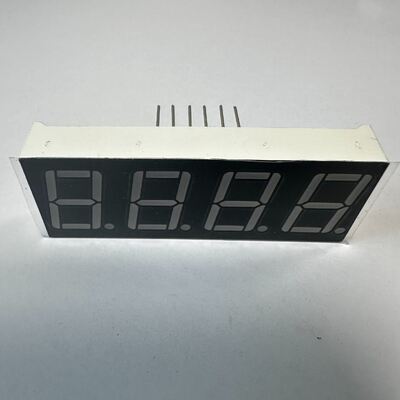

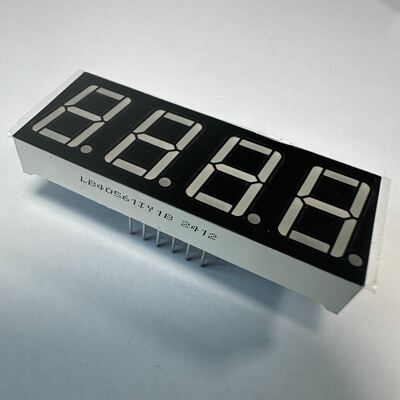

Ultra Bright Amber 4 Digit 14.2mm 7 Segment LED Display Anodo comune per il controllo della temperatura

Display LED 7 segment ambra ultra brillante a 4 cifre da 14,2 mm, anodo comune per controllo temperatura

• Specifiche:
• Display: 4 cifre, display LED a 7 segmenti da 0,56 pollici per orologio
• Altezza carattere: 14,2 mm (0,56 pollici)
• Dimensioni esterne: 50,3 x 19,0 x 8 mm
• Segmenti bianchi, superficie nera
• Con anodo comune
• Colore di emissione: Ambra ultra brillante
• Intensità luminosa: 60-80mcd
• Tensione diretta: 1,8-2,5V/led
• Corrente diretta: 5-10mA/led
• Colori: rosso, blu, giallo verde, verde puro, ambra, arancione e bianco puro
• Valori massimi assoluti (Ta=25°C)

  Parametro	Simbolo	Valori	Unità
  Corrente diretta (per chip)	Ipm	20	mA
  Tensione inversa (per chip)	Vr	5	V
  Dissipazione di potenza (per chip)	Pm	80	mW
  Intervallo di temperatura operativa	Topr	-40~+85	°C
  Intervallo di temperatura di stoccaggio	Tstg	-40~+85	°C
  Temperatura di saldatura (≤3 secondi)	Th	260	°C

• Codice: Giallo Verde - J

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	30		40	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	569		574	nm

• Codice: Ambra/Giallo - Y

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,5	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	585		595	nm

• Codice: Arancione - F

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,4	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	60		80	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	600		605	nm

• Codice: Rosso ultra brillante - R

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	1,8		2,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	50		60	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	630		635	nm

• Codice: Verde puro - G

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,6		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		180	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	515		525	nm

• Codice: Blu ultra brillante - BH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Larghezza dello spettro a metà valore	Δλ	If=10mA		20		nm
  Lunghezza d'onda	Dλ	If=10mA	460		465	nm

• Codice: Bianco ultra brillante - WH

  Parametro	Simbolo	Condizione	Min	Tip	Max	Unità
  Tensione diretta	Vf	If=10mA	2,8		3,2	V
  Tensione inversa	Vr	Ir=10uA	5			V
  Intensità luminosa	Iv	If=10mA	120		140	mcd
  Temperatura colore LED	K	If=10mA	5500	20	6800	K
  Coordinate cromatiche	X/Y	If=10mA	0,29,0,32		0,30,0,33	nm

Applicazioni dei prodotti

Display LED a 7 segmenti, Display LED personalizzati, Display LED numerici, Display LED a matrice di punti, ampiamente utilizzati per elettrodomestici, indicatori di temperatura, indicatori di umidità, controller per frigoriferi, indicatori di termostati, controllo riscaldamento e raffreddamento e così via
