Dettagli:
|
Colore: | Bianco/rosso luminoso/verde/ambrato/giallo verde | Dimensioni esterne: | 57*36*8mm |
---|---|---|---|
Altezza della cifra: | 18mm/11mm | Polarità: | Anodo comune |
Durata della vita: | 100000hours | Applicazione: | Controllo della temperatura |
Evidenziare: | esposizione di LED di segmento di altezza 7 di 18mm,Esposizione di LED di 7 segmenti 80mW,Display a 7 segmenti quadro portastrumenti |

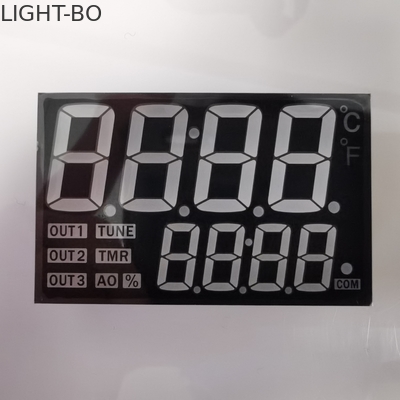

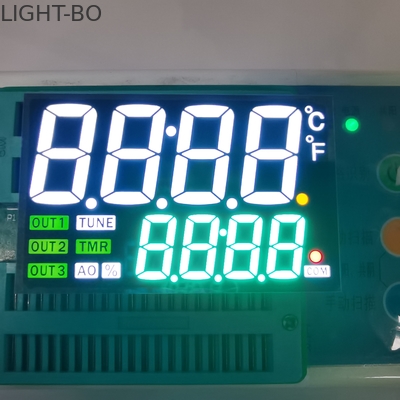

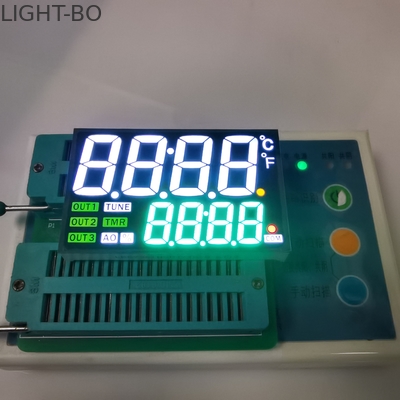

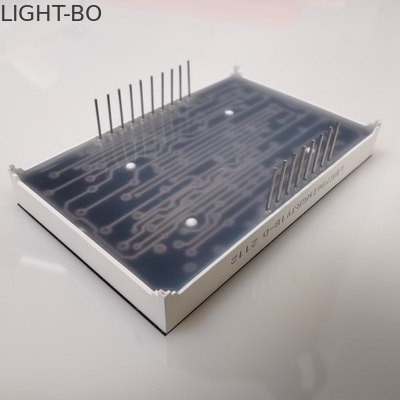

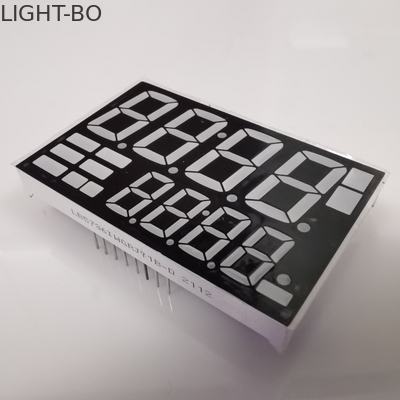

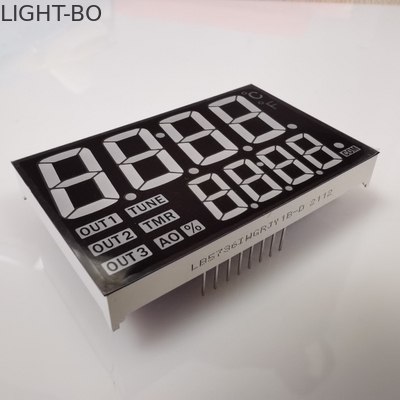

Le cifre doppie ultra bianche/ultra verdi delle linee 4 + 4 hanno personalizzato l'esposizione di LED di 7 segmenti per il quadro portastrumenti
Codice: Verde puro
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 3,0 | 3,5 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 200 | 220 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 525 | 530 | nanometro |
Codice: Bianco ultra luminoso
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 2,8 | 3,6 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 100 | 120 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro |
Codice: Rosso luminoso
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,2 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 25 | 35 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 625 | 635 | nanometro |
Codice: Verde giallo
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | 40 | mcd | |
Spettro con di di dimezzamento | △λ | If=20mA | 20 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 569 | 574 | nanometro |
Codice: Ambra
Parametro | Simbolo | Circostanza | Min | Tipo | Massimo | Unità |
Tensione di andata | Vf | If=20mA | 1,8 | 2,5 | V | |
Tensione inversa | Vr | Ir=10uA | 5 | V | ||
Intensty luminoso | Dispositivo di venipunzione | If=20mA | 20 | mcd | ||
Spettro con di di dimezzamento | △λ | If=20mA | 30 | nanometro | ||
Lunghezza d'onda | Dλ | If=20mA | 585 | 595 | nanometro |
Valutazioni massime assolute (Ta=25℃)
Parametro | Simbolo | Valutazioni | Unità |
Corrente di andata (per dadi) | IPM | 20 | mA |
Tensione inversa (per dadi) | Vr | 5 | V |
Dissipazione di potere (per dadi) | Pm | 80 | Mw |
Gamma di temperatura di funzionamento | Topr | -40~+120 | ℃ |
Gamma di temperature di stoccaggio | Tstg | -40~+120 | ℃ |
Temperatura della lega per saldatura (sec 3) | Th | 260 | ℃ |
Vita di lavoro 100,000hours, valutazione massima assoluta del LED a Ta=25℃
